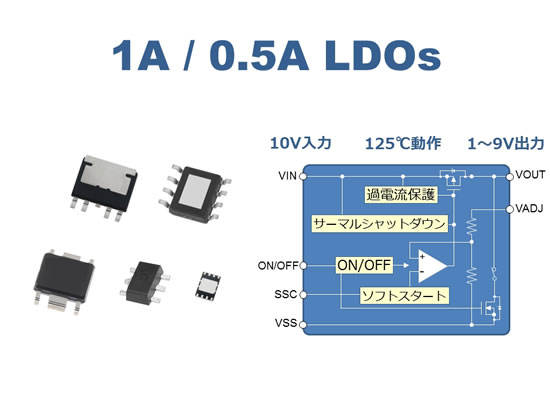

セイコーインスツル株式会社（社長：村上 斉、本社：千葉県千葉市、以下：SII）の関連会社で、半導体の製造・販売を行うエスアイアイ・セミコンダクタ株式会社（社長：石合 信正、本社：千葉県千葉市、以下：エスアイアイ・セミコンダクタ）は、高温125℃動作、ソフトスタート機能搭載、車載用10V動作、1A / 0.5A高出力電流LDOレギュレータ「S-19244/19243シリーズ」を5月より発売します。
LDOレギュレータは、出力電圧を一定に保つよう制御するICです。「S-19244/19243シリーズ」は、10V入力、1～9V出力、125℃動作、1A / 0.5A 高出力電流の車載用LDOレギュレータです。豊富な機能やパッケージから、最適なオプション選択が可能です。機能としては、ソフトスタート時間（固定・可変）、放電シャント機能（有・無）、プルダウン抵抗（有・無）、出力電圧（内部・外部設定）を組み合わせた8タイプの中から選択できます。パッケージは、高放熱性から超小型まで、TO-252-5S、HSOP-8A、HSOP-6、SOT-89-5、HSNT-8(2030)の5種類を取り揃えております。出力電圧外部設定品は出力電圧を1.0V～9.0V間において設定可能です。また、電源投入時やON/OFF端子のON時に出力電圧を徐々に立ち上げるソフトスタート機能により、出力電流の急激な変動を抑制することができ、機器の安全な立上げに貢献します。出力電圧精度は、全温度±2.3%と高精度です。
近年、先進運転支援システム（ADAS）の開発が急速に進んでおり、そのシステムなどで使われるカメラ用電源に出力8V前後のLDOレギュレータの要求があります。「S-19244/19243シリーズ」は、出力電圧を1.0V～9.0Vまで設定可能なため、各種ECU、メーター、カーマルチメディアだけでなくカメラ用電源にも使用できるLDOレギュレータです。
【主な特長】
１．豊富な製品タイプ（8タイプ）とパッケージ（5種類）から、最適なオプションを選択可能
機能としては、ソフトスタート時間（固定・可変）、放電シャント機能（有・無）、プルダウン抵抗（有・無）、出力電圧（内部・外部設定）を組み合わせた8タイプの中から選択できます。パッケージは、高放熱性から超小型まで、TO-252-5S、HSOP-8A、HSOP-6、SOT-89-5、HSNT-8(2030)の5種類を取り揃えております。出力電圧内部設定品は、高精度トリミング技術により、1.0V～6.0V間において0.05Vステップで選択可能です。出力電圧外部設定品は出力電圧を1.0V～9.0V間において設定可能です。
２．高温動作可能・高出力電流のため、様々な車載アプリに対応
「S-19244/19243シリーズ」は、10V入力、1～9V出力、125℃動作、1A / 0.5A 高出力電流のため、様々な車載アプリケーションにお使いいただけます。
３．ソフトスタート機能で安全な電源の立上げが可能
出力電圧を徐々に立ち上げ、電源投入時やON/OFF端子のON時に発生する過大な突入電流や出力電圧のオーバーシュートを抑制します。出力電流の急激な変動を抑制することができ、機器の安全な立上げに貢献します。従来の外付け部品は不要となり、部品点数の削減に貢献します。
【主な仕様】
・ 出力電流: 1A (S-19244)、0.5A (S-19243)
・ 出力電圧 (内部設定品) : 1.0V～6.0V間において0.05Vステップで選択可能
・ 出力電圧 (外部設定品) : 1.0V～9.0V間において外部抵抗により設定可能
・ 入力電圧: 2.5V～10.0V
・ 出力電圧精度: ±2.3%
・ ドロップアウト電圧: 0.09V typ. (2.6V出力品、200mA時)
・ 動作時消費電流: 120 μA typ.(Tj = −40℃～+150℃)
・ リップル除去率: 60 dB typ. (f = 1.0 kHz時)
・ 過電流保護回路を内蔵: 出力トランジスタの過電流を制限
・ サーマルシャットダウン回路を内蔵: 検出温度170℃ typ.
・ ソフトスタート回路内蔵
・ パッケージ: TO-252-5S、HSOP-8A、HSOP-6、SOT-89-5、HSNT-8(2030)*
・ AEC-Q100対応*
・ PPAP対応可能
*詳細はお問い合せください
【用途例】
・エンジンECU
・ボディECU
・メーター
・車載カメラ
・カーナビゲーション
・カーオーディオ
【データシートURL】
S-19244シリーズ（出力電流 1A）
http://datasheet.sii-ic.com/jp/automotive_voltage_regulator/S19244xxxA_J.pdf
S-19243シリーズ（出力電流 0.5A）
http://datasheet.sii-ic.com/jp/automotive_voltage_regulator/S19243xxxA_J.pdf
【Webサイト】
http://www.sii-ic.com/jp/semicon/
