砥石の精密なドレスとモニタリングを実現する

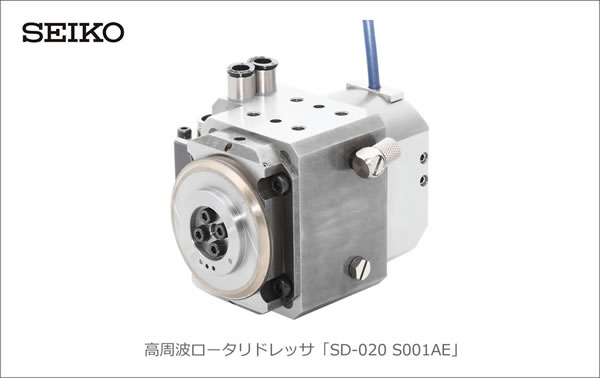

高周波ロータリドレッサ「SD-020 S001AE」を発売

 セイコーインスツル株式会社(社長:村上 斉、本社:千葉県千葉市、以下:SII)は、SEIKOの内面研削盤シリーズより、砥石の精密なドレス(*)とモニタリングを実現する、AEセンサ付高周波ロータリドレッサ「SD-020 S001AE」を11月16日より販売開始いたします。
(*)ドレス(目立て):砥石の表面を研いで、切れ味をよくすること

 高周波ロータリドレッサは内面研削盤に組み込まれ、摩耗した砥石をダイヤでドレスすることによって、内面研削盤の加工精度維持に貢献します。

 今回、新たにラインナップされた「SD-020 S001AE」は、自社従来品に対して剛性を2.5倍、最高回転数を2倍に向上させながら、同等のコンパクトさを実現しています。さらに砥石とダイヤの接触を検知するAEセンサを内蔵することができ、ドレスをモニタリングすることが可能です。これにより、無駄時間の削減等、効率的かつ安定的なドレスを実現します。

 SIIは腕時計製造で培ったノウハウを活かし、半世紀以上にわたり小径部品の内面を研削する内面研削盤を製造、販売しております。今後販売する内面研削盤にも、新製品高周波ロータリドレッサ「SD-020 S001AE」を搭載していきます。



ページトップに戻る

【主な特長】

1.高剛性

 自社従来品比2.5倍の剛性で、低振動を実現します。

2.高速回転

 自社従来品比2倍の回転速度で、精密なドレスを実現します。

3.2チャンネルAEセンサ搭載

 砥石とダイヤの接触を検知するAEセンサを内蔵することで、効率的かつ安定的なドレスを実現します。

4.小型化

 小型サイズを維持しながら、高剛性、高速回転を実現しました。



ページトップに戻る

【外形】

本体寸法

AE付 60×64×77mm
AE無 60×64×61mm(横・縦・長さ)

本体重量

AE付 2kg
AE無 1.8kg

ページトップに戻る

【仕様】

最高回転数 20,000min‐1
回転方向 正逆両方向
定格出力 100W
定格トルク 0.05N・m
静剛性 ラジアル 18N/μm 参考値
静的振れ精度 ラジアル 2μm以下
スラスト 2μm以下



【製品価格】 オープン価格

【年間販売目標台数】 50本(初年度)

【出荷開始日】 2017年11月




以上


この件に関するお問い合わせ先 マスコミセイコーインスツル株式会社
総合企画本部 経営管理部 広報課
TEL:043-211-1185一般のお客様セイコーインスツル株式会社
精機事業部 工機部 工機技術営業課
TEL:047-392-2091
