特長

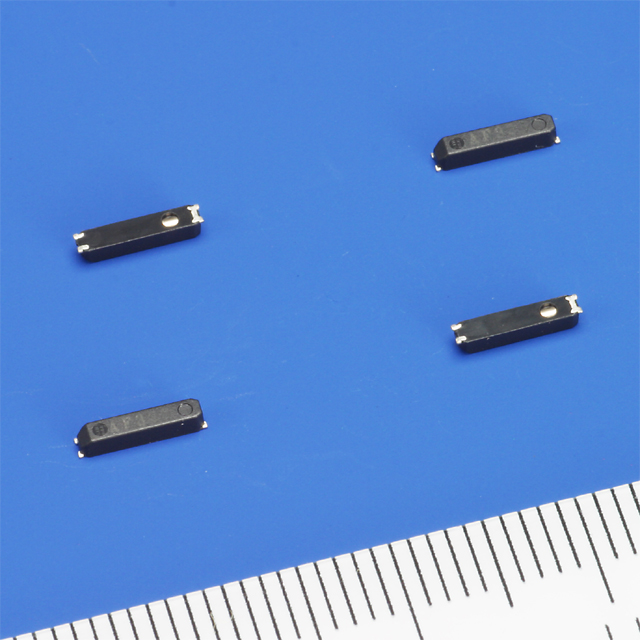

SSP-Tシリーズ(SSP-T7-F) 低周波数SMD水晶振動子

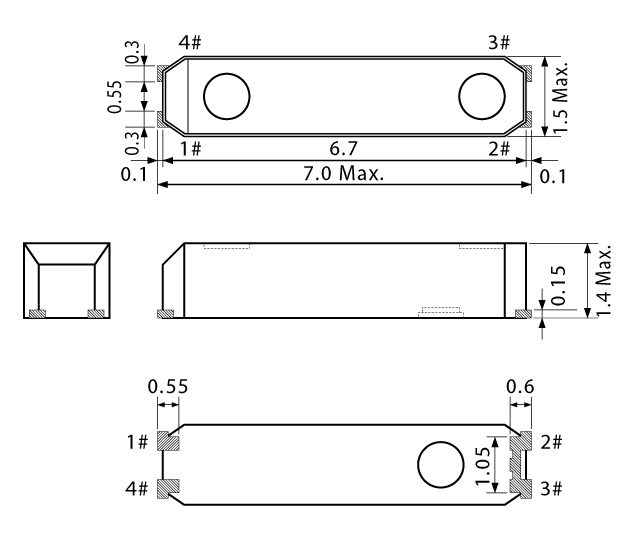

  • 厚さ1.4mmの薄型タイプ
  • 高密度実装に適したSMDタイプ
  • 信頼性の高いフォトリソグラフィー加工のシリンダー型水晶振動子を内蔵
  • 優れた耐衝撃性、耐熱性
  • EU RoHS適合品
  • ハロゲンフリー

ページトップに戻る

仕様

項目 記号 仕様
公称周波数 f_nom 32.768kHz
周波数許容偏差 f_tol ±5 x 10-6, ±10 x 10-6, ±20 x 10-6
頂点温度 Ti +25±5ºC
二次温度係数 B (−0.033±10%) x 10-6/ºC2
負荷容量 CL 6.0pF、7.0pF、9.0pF、 12.5pF
直列抵抗 R1 65kΩ max.
絶対最大励振レベル DLmax. 1μW
推奨励振レベル DL 0.1μW
並列容量 0 0.9pF typ.
周波数経時変化 f_age ±3 x 10-6
動作温度範囲 T_use −40ºC to +85ºC
保存温度範囲 T_stg −55ºC to +125ºC
