GMXシリーズ 【同軸型検出器】

概要

特に低エネルギー側での高分解能を要するアプリケーションに最適な、N型のスィン・ウィンド同軸型検出器です。イオン注入による極めて薄いボロンの入射窓(0.3μm)を持ち、3keV〜10MeVのエネルギー測定が可能です。ORTECの検出器では唯一ガンマ線、X線両方のスペクトロスコピに対して高精度、高効率を発揮します。コンプトン抑止ガンマ線スペクトロスコピ、広範囲のエネルギー領域に対するスペクトロスコピのほか、中性子放射化分析、ガンマ線天文学等でも使用されます。ストリームライン、PopTopどちらでも供給可能です。

特長

  • 極めて広い測定可能エネルギー範囲
  • 中性子損傷に対する高い抵抗力
  • ベリリウム窓の他、アルミ窓、カーボンファイバー窓での供給が可能

製品仕様

  • 結晶構造: スィン・ウィンド同軸型
  • 不感層厚: 0.3μm イオン注入
  • 測定可能エネルギー範囲: 3keV〜10MeV
  • 結晶材料: N型ピュアGe
  • 標準結晶サイズ: 10〜100%効率
  • 標準エネルギー分解能: 1.80〜2.5keV(1.33MeV)
  • 標準ピーク/コンプトン比: 40:1〜64:1
  • ピークシェイプ FW.1M/FWHM: 1.9〜2.2
  • ピークシェイプ FW.02/FWHM: 2.6〜3.2
  • 温度サイクル: 可能

ORTEC 製品一覧

オプション

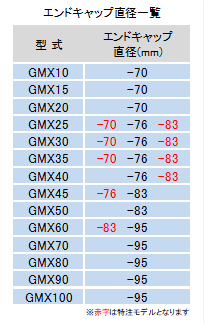

  • エンドキャップ直径オプション(型式の指定に必須です。)
  • -RB: PopTop低バックグラウンドオプション(カーボンファイバーエンドキャップ)
  • -RB-B: PopTop低バックグラウンドオプション(Be窓,Cuエンドキャップ)
  • -PL: 高計数率プリアンプオプション
  • -SMN: ネガティブバイアス検出器用SMART-1
  • -A: アルミ窓
  • -CW: カーボンファイバー窓
  • -LB-B: ストリームライン低バックグラウンド検出器オプション(Be窓,Cuエンドキャップ)
  • -LB-C: ストリームライン低バックグラウンド検出器オプション(カーボンファアイバーエンドキャップ)
  • -XLB-B: ストリームライン極低バックグラウンド検出器オプション(Be窓,Cuエンドキャップ)
  • -XLB-C: ストリームライン極低バックグラウンド検出器オプション(カーボンファアイバーエンドキャップ)
  • -HJ: ストリームラインプリアンプ外付け&高圧フィルターオプション

GMXシリーズ 同軸型検出器は、密閉した検出器素子、プリアンプ、高電圧フィルタ、0.02インチ厚Be窓を内包しています。

* FWHM=Full Width at Half Maximum(半値幅)
FW.1M=Full Width at 0.1 Maximum(1/10幅)
FW.02W=Full Width at 0.02 Maximum(1/50幅)
ORTEC標準エレクトロニクスを用い、ANSI/IEEE標準325-1966に沿って、1000cpsの線源に対して測定された全システム分解能
