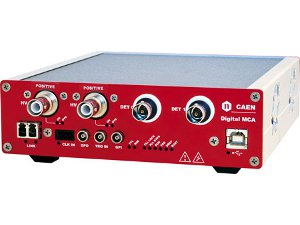

DT5780【2Ch デジタルMCA 高圧電源付】

特長

  • 16 kCh デジタル MCA
  • 高分解能　スペクトロスコピー対応
  • 選択可能なダイナミックレンジ入力、ファインゲイン
  • 2Ch 検出器用高圧電源供給 (±5kV / 300μA または ±500 V/3 mA)
  • 2Ch プリアンプ用電源供給 (DB9コネクタ；　±12 V, ±24 V)
  • 高圧電源インヒビット入力
  • デジタルオシロスコープ機能 (簡単設定、信号モニタ可)
  • パイルアップリジェクション機能 (ライブ エネルギースペクトル収集)
  • 最大カウンティングレート：　1 Mcps
  • USB および オプティカルリンクインターフェース
  • データ収集・データプロット・高圧電源制御ソフト 付属
  • WindowsおよびLinux 対応ドライバ

仕様

  • 寸法・重量：　デスクトップタイプ 140(W)×43(H)×160(D)mm、950g
  • アナログ入力：
    2Ch (BNCコネクタ)
    single-ended
    入力レンジ　0.6 / 1.4 / 3.7 / 9.5 Vpp (ソフトにて選択可能)
  • ADC
    レゾリューション：　14 bit
    サンプリングレート：　100 MS/s (各チャンネル毎)
  • 電源出力：
    [検出器用 高圧電源]
    2Ch, 5 kV/300 µA (SHV)
    プログラマブル on/off ランプ： 1~500 V/s (1 V/s 間隔)
    ネガティブ・ポジティブ・ミックス 極性選択可
    Vset / Vmonレゾリューション： 100 mV
    Iset / Imonレゾリューション： 10 nA
    電圧リップル 5 mVpp以下
    [プリアンプ電源]
    2Ch, ±24V@50mA　または ±12V@100mA (D-SUB 9ピン)
    電圧リップル： 5 mVpp以下
  • 高圧電源インヒビット
  • アップグレート：ファームウェアアップグレードはUSBまたはオプティカルリンクで可能
  • USBインターフェース：　USB 2.0対応、転送速度最大30 MB/s
  • オプティカルリンク：　転送速度最大80 MB/s
  • ソフトウェア付　（MC² Analyzer spectroscopy Software ）
    ※SEIKO EG&G社製ソフトウェアには対応しておりません。
  • 入力電源：　12V ± 10% Vdc　電源消費量　最大3.3A@12V

発注モデル

  • DT5780M　（2ChデジタルMCA / 高圧電源： +5kV/300uA(1Ch), -5kV/300uA(1Ch)）
  • DT5780N　（2ChデジタルMCA / 高圧電源： -5kV/300uA(2Ch)）
  • DT5780P　（2ChデジタルMCA / 高圧電源： +5kV/300uA(2Ch)）
  • DT5780SDM　（2ChデジタルMCA / 高圧電源： +500V/3mA(1Ch), -500V/3mA(1Ch)）
  • DT5780SDN　（2ChデジタルMCA / 高圧電源： -500V/3mA(2Ch)）
  • DT5780SDP　（2ChデジタルMCA / 高圧電源： +500V/3mA(2Ch)
