工作機械 内面研削盤 製品情報

汎用研削盤 CNC内面研削盤 STG-3N

小型化と高いコストパフォーマンスを実現し多品種生産のニーズに応える汎用内面研削盤。

汎用内面研削盤シリーズ 内面研削盤 STG-3N<
eco products

特長

  • 間口約1mを実現し、工場スペースの有効活用が可能
  • 高剛性・高出力の砥石軸スピンドルを搭載し高能率・高精度な加工を実現
  • 汎用のスクロールチャック等を搭載可能。多品種生産のニーズに応えます
  • 部品の共用化、簡素化により保守メンテナンス性へ配慮し、高いコストパフォーマンスを実現
  1. チャックタイプ (Chuck Type)
  2. 加工レイアウト (Grinding Rayout)
  3. 加工事例 (Applications)
  4. 加工範囲 (Grindable Diameter)
  5. 主な仕様 (Specifications)
  6. 機械内部 (Inside of Machine)
  7. 外観寸法図 (Machine Dimensions)

ページトップに戻る

チャックタイプ

スクロール コレット
スクロール コレット

ページトップに戻る

加工レイアウト

テーパー研削
(主軸スイベル)
テーパー研削 補間制御
(オプション)
端面研削
(オプション)
外径研削
(オプション)
テーパー研削レイアウト(主軸スイベル) テーパー研削レイアウト(補間制御) 端面研削レイアウト 外径研削レイアウト

ページトップに戻る

加工事例

材質 SUJ2 SKD11 超硬 ZrO2
加工径 φ1mm φ5mm φ3.3mm φ10mm
寸法バラツキ 1.0µm 2.0µm 1.0µm 2.0µm
真円度 0.28µm 0.39µm 0.51µm 0.7µm
表面粗さ - Ra 0.07µm Ra 0.147µm Ra 0.145µm
サイクルタイム 71秒 27秒 28秒 108秒
ワーク SUJ2 SKD11 超硬 ZrO2
その他加工事例

ページトップに戻る

加工範囲

加工物外径 ~φ95mm
加工物内径 φ0.3mm~
ワーク内径長さ ~40mm



加工範囲は機械仕様・ワーク形状により異なります。
詳細は弊社までお問合せ下さい。

ページトップに戻る

主な仕様

主軸回転数 0~2,000min-1
主軸旋回角度 -5°~50°
チャック
(選択式)
3インチスクロールチャック(φ2~φ70mm)
4インチスクロールチャック(φ3~φ95mm)
コレットチャック(~φ14mm)
オートコレットチャック(~φ14mm) *
砥石軸スピンドル
(選択式)
M8H-T (45,000~80,000min-1)
M11H-T (60,000~110,000min-1)
M15H-UP (80,000~150,000min-1)
M18H (100,000~180,000min-1) *
ドレッサ 単石ドレッサ
付帯装置 研削液タンク+マグネットセパレータ
砥石軸スピンドル冷却装置
オプション装置 ミストコレクタ *
自動消火装置+防火ダンパ *
本体寸法 1,150mm(W)×830mm(D)×1,250mm(H)
機械重量 1,300kg



* 印はオプションとなります。記載のない仕様については弊社までご相談下さい。

ページトップに戻る

機械内部

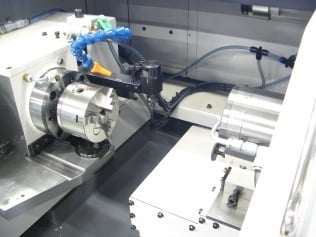

STG-3N機械内部(スクロールチャック仕様)

STG-3N機械内部(スクロールチャック仕様)

ページトップに戻る

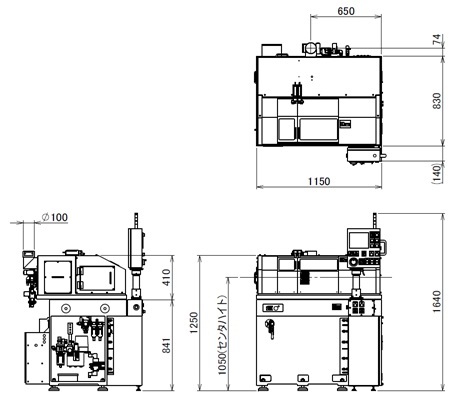

外観寸法図

外観寸法図

ページトップに戻る

SIIグリーン商品

SIIグリーン商品

【STG-3NはSIIグリーン商品として認定されています】

「SIIグリーン商品」とは、当社独自の環境配慮基準(SIIグリーン商品基準)を満たした商品に対して適用するもので、上記のシンボル マークにより環境配慮型製品であることを明確にします。このラベルはISO14021規格の環境ラベルタイプII(自己宣言型)に相当します。
