高精度・高剛性 SIIの高周波スピンドル 高精度・高剛性 SIIの高周波スピンドル

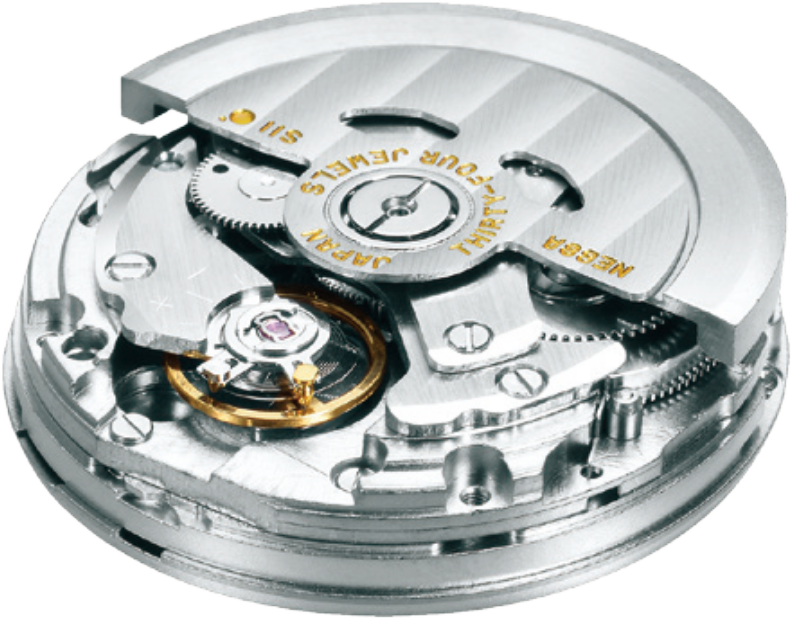

腕時計製造から始まった高剛性・高精度の追求

高い精度が要求される腕時計製造で培った精密加工技術。
中でも、私たちは研削加工の分野で実績と経験を積み重ねてきました。
SIIスピンドルシリーズはSII製内面研削盤用の砥石軸スピンドルを起源とし、以来半世紀、お客様から高い信頼を頂いています。

SIIスピンドルの「革新」と「挑戦」

抜群の安定感で「回転」するコマ、高速かつ精密に対象物を「回転」させる高周波スピンドル。
それぞれが持つ「回転」の技術を高い次元で結集し困難に取り組む。まさに「REVOLUTION=革新」への挑戦を表現した動画です。

高出力・高剛性・高精度化と静音化を実現した
SIIの高周波スピンドル

SII高周波スピンドルの特徴

  • High power & High rigidityビルトインモータを搭載し、高出力及び回転軸の大径化により高速かつ高剛性を実現

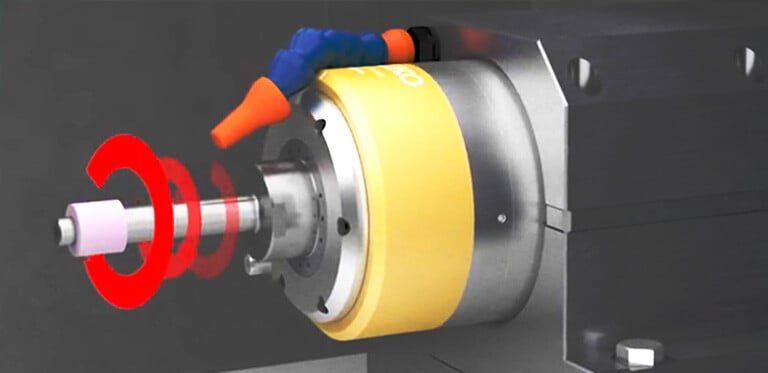

  • Low vibration独自の技術により振動・騒音を大幅に削減
  • Wide range一定トルクで、幅広い回転領域で使用可能
  • Ecology model従来スピンドルと比較し、圧縮空気・潤滑油の消費量を大幅に削減したエコモデル

SIIスピンドルの新スタンダード

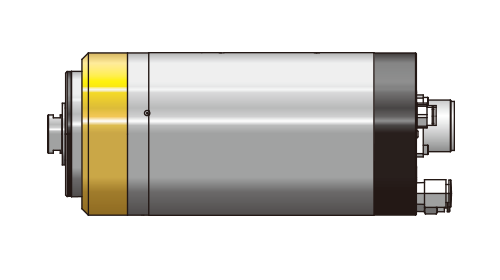

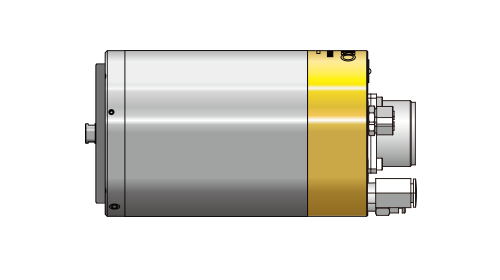

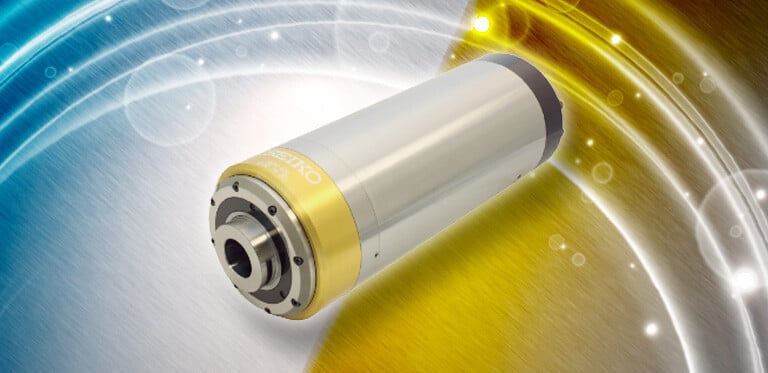

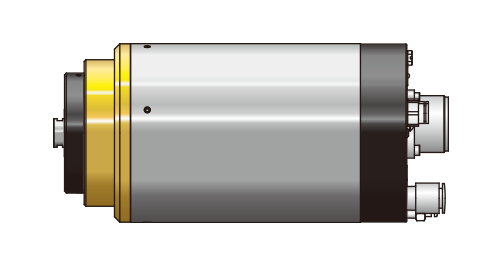

SSPGシリーズ

SSPGシリーズ

工作機械や半導体製造機器、電子部品加工機など
広い分野で高まる超精密加工のニーズに対応します。

DETAILS

ロングセラーがさらに進化

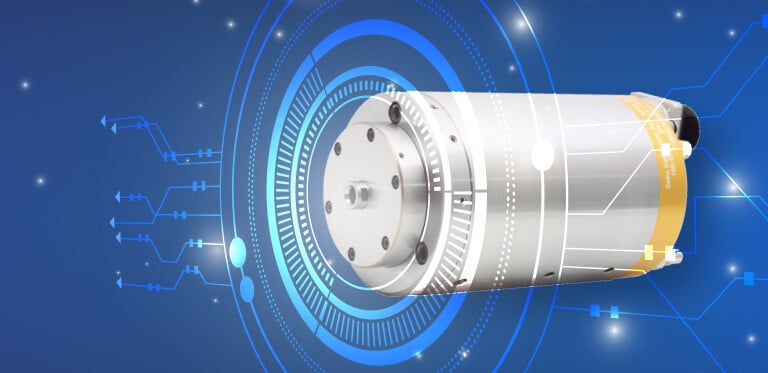

Hシリーズ

Hシリーズ

SII製内面研削盤に標準搭載されているスピンドル、
Hシリーズです。

DETAILS

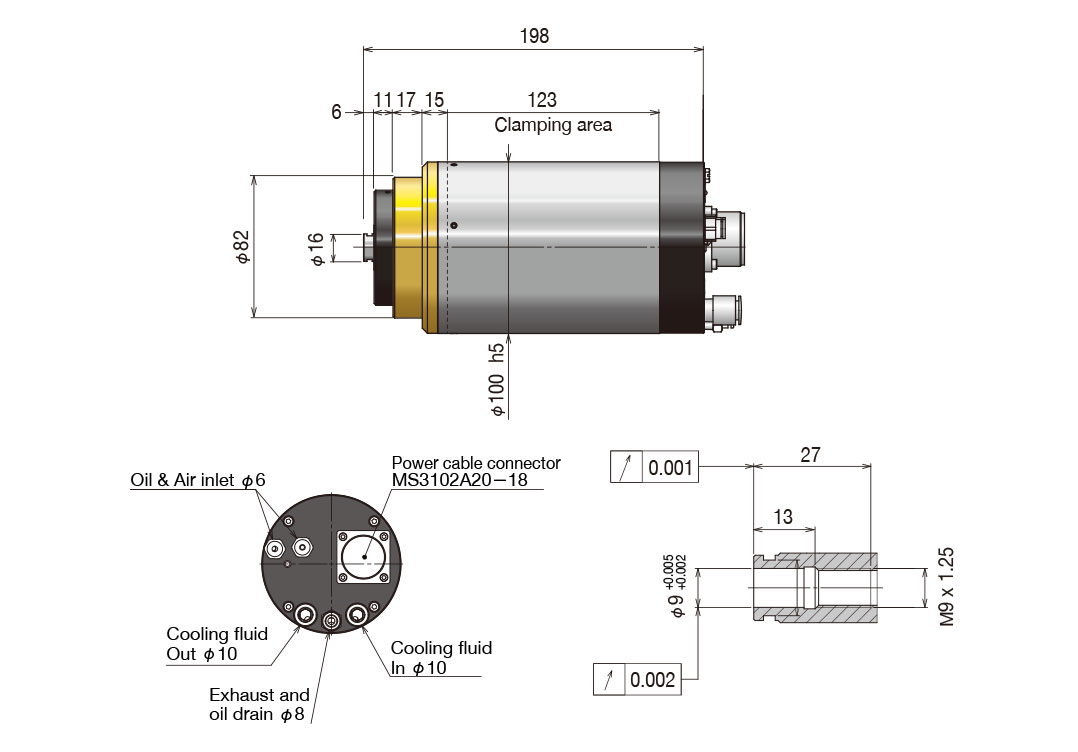

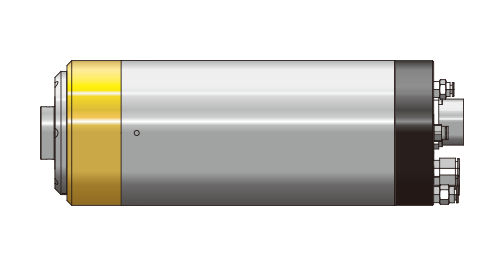

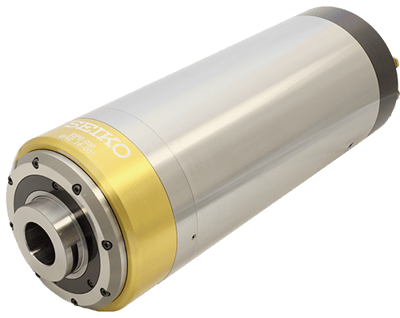

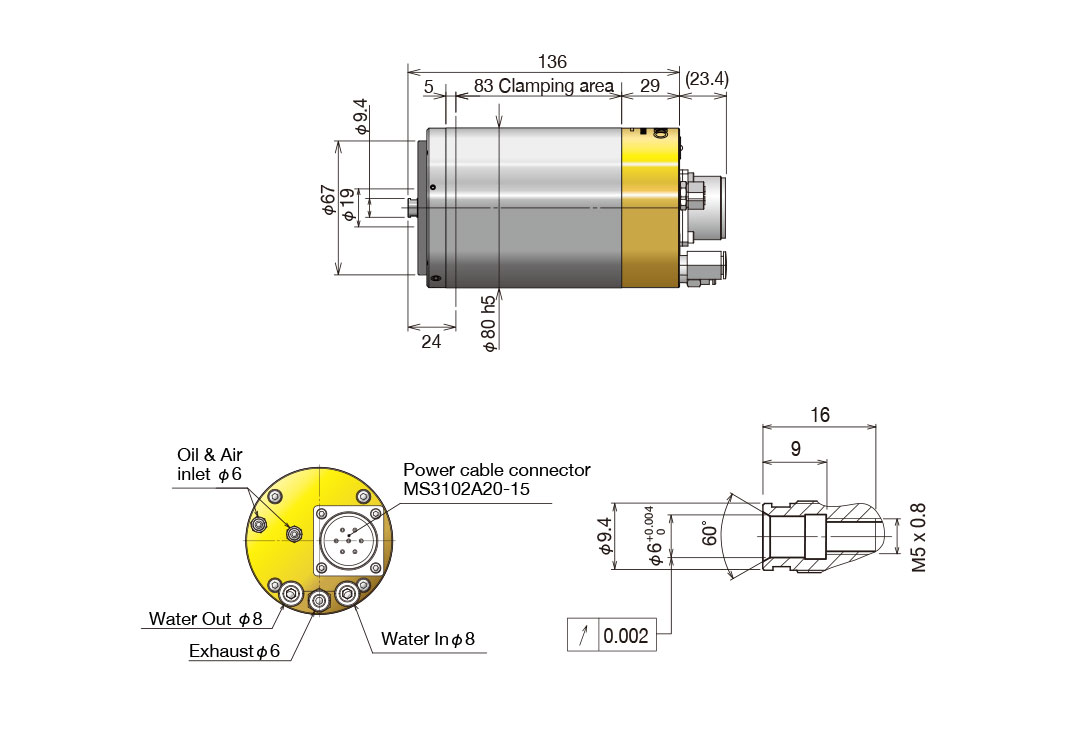

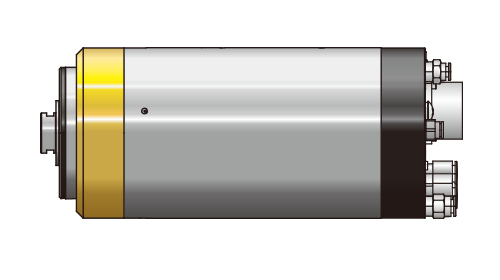

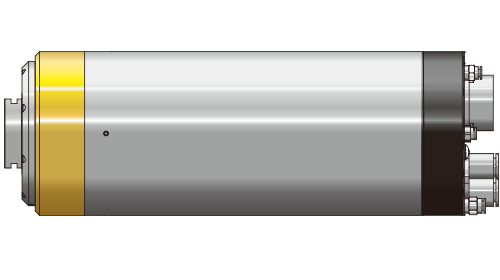

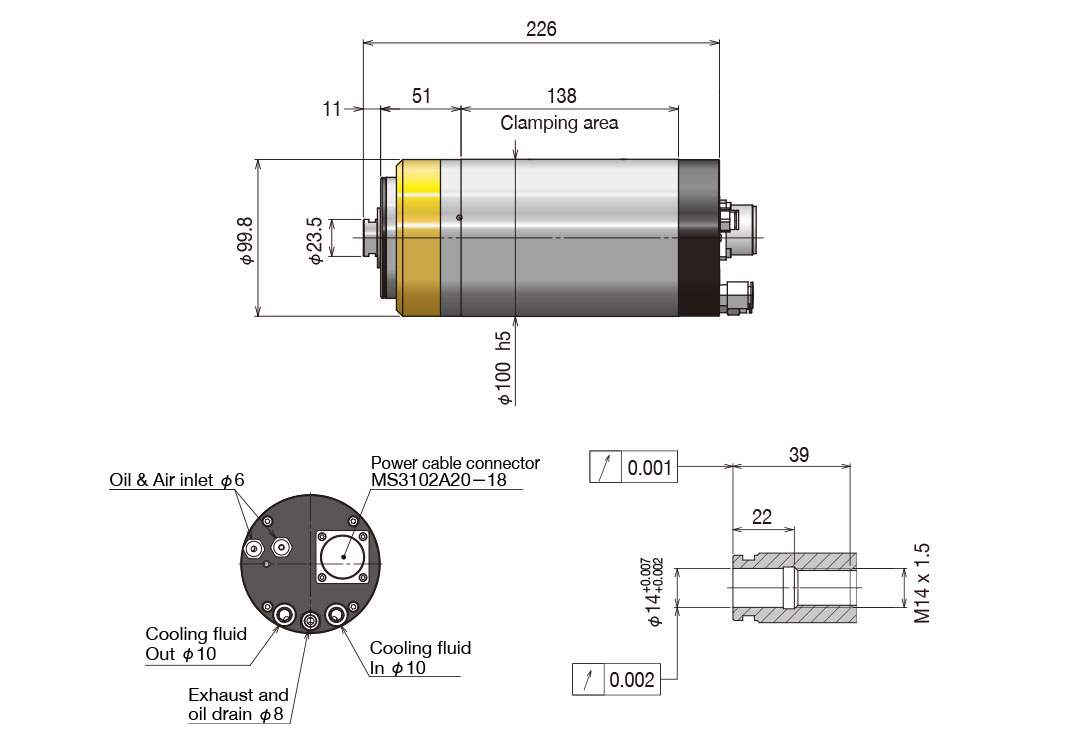

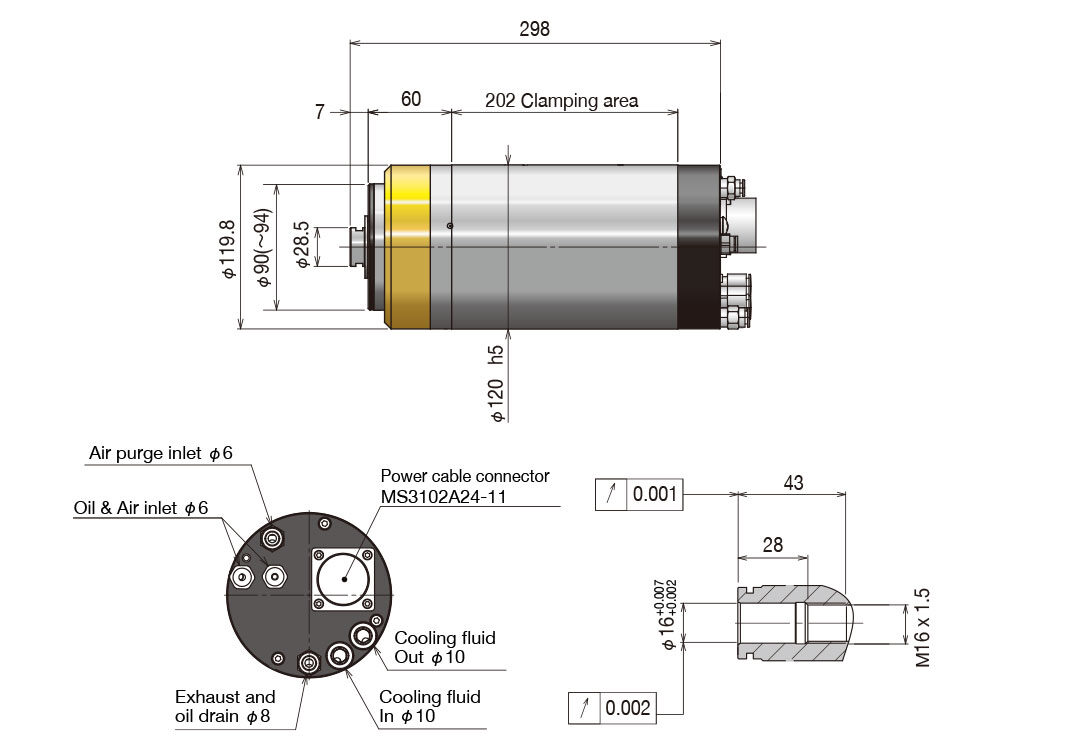

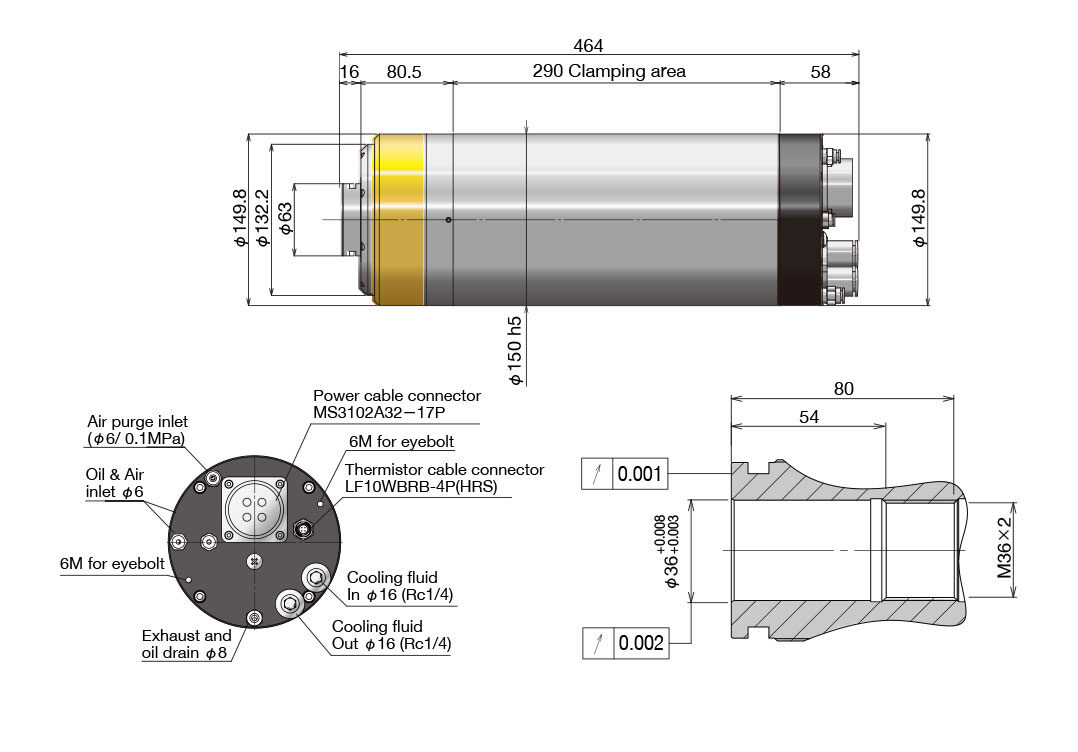

SIIスピンドルの新スタンダード

SSPGシリーズ

工作機械や半導体製造機器、電子部品加工機など広い分野で高まる精密加工のニーズに対応。
高精度・高出力・高剛性の実現により、スピンドル1本で粗加工から仕上げ加工まで対応可能です。

FEATURES
特長

大出力/大トルク

同回転数帯の従来機比 2倍。

高剛性・高精度・高速回転

高剛性:大径軸受採用
高精度:ベアリング等級P2採用により低振動
高速回転:30,000min-1〜150,000min-1

汎用性を重視したデザイン

海外製スピンドルとの形状互換が可能

国産ならではの品質およびアフターサービス

丁寧な出荷前検査により品質を確保
アフターサービスも国内にて対応

詳しい仕様についてはカタログPDFをダウンロードしてご覧ください。カタログダウンロード

MOVIE
紹介動画

CONTACT US
お問い合わせ

お電話でのお問い合わせ☎ 047-392-2091

WEBフォームでのお問い合わせお問い合わせ入力フォーム

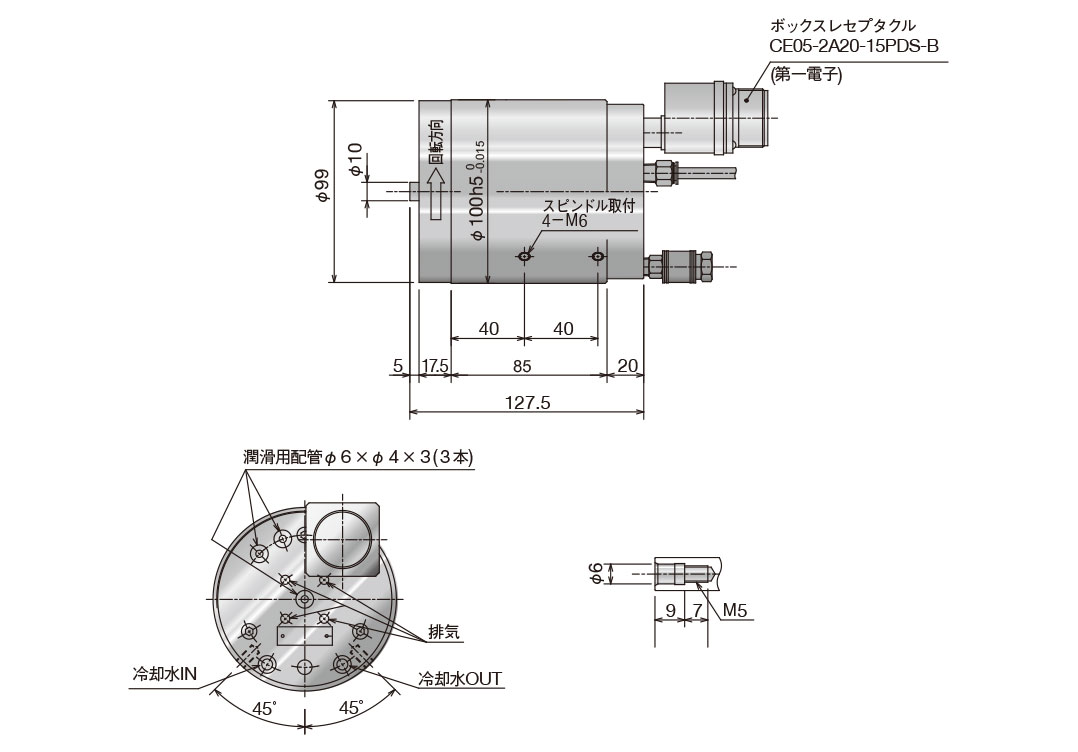

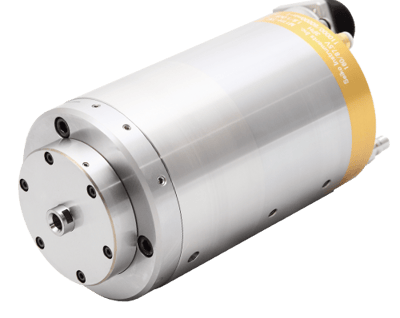

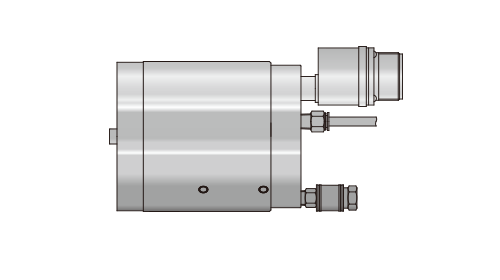

ロングセラーがさらに進化

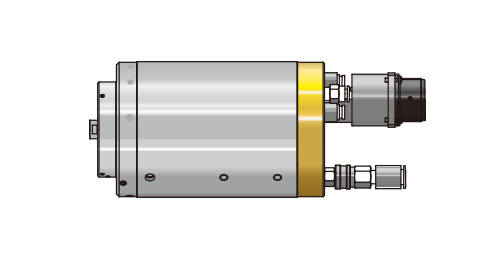

Hシリーズ

SII製内面研削盤に標準搭載されているスピンドル、Hシリーズ。
環境負荷の低減を実現したエコスピンドルです。

FEATURES
特長

環境負荷の低減を実現

エア使用量: 50%削減  潤滑油使用量: 75%削減

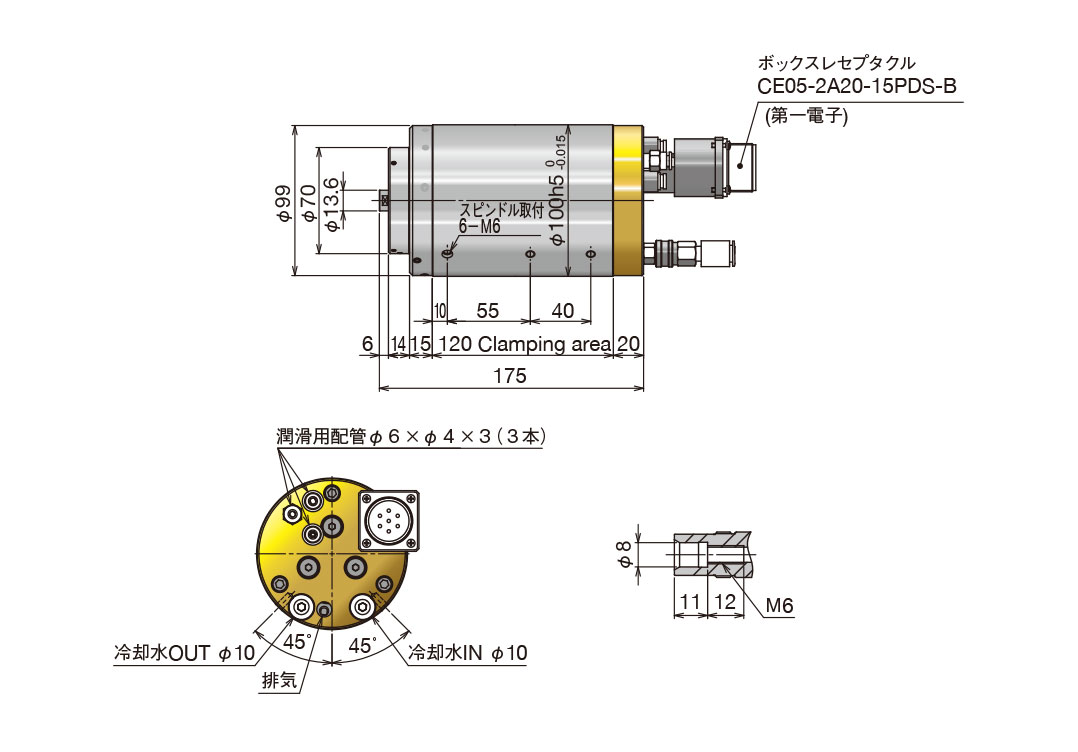

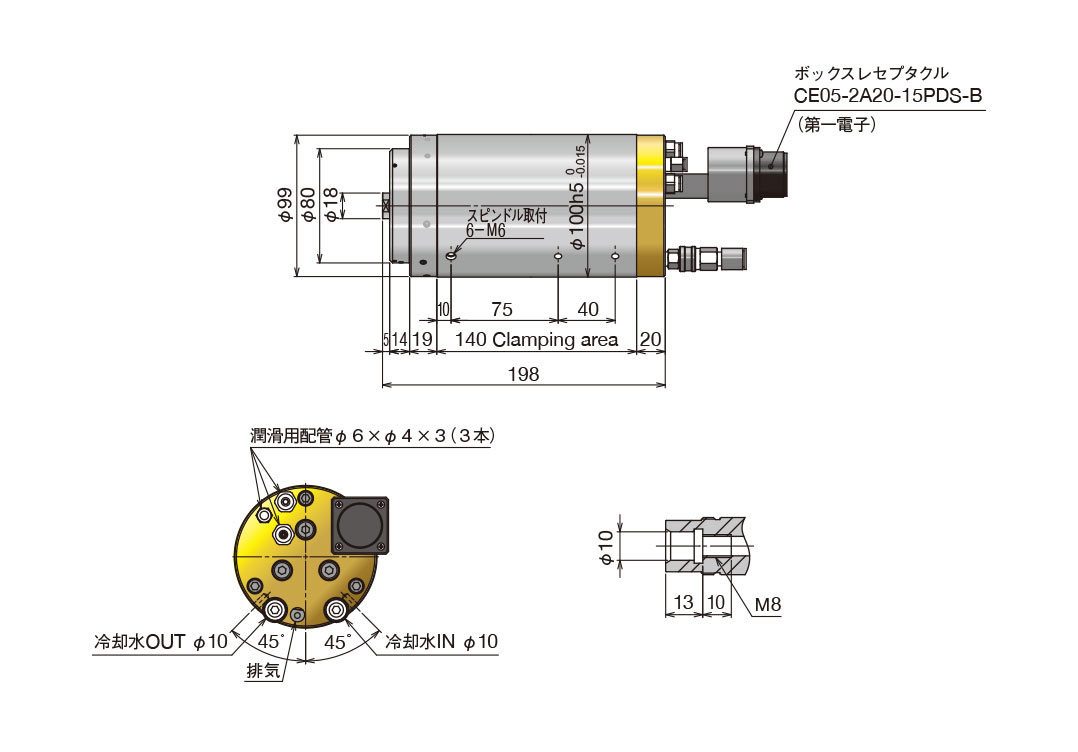

※M8H-TMおよびM11H-TM(当社従来製品との比較)

高精度・高速回転

高精度:ベアリング等級P2採用。低振動。
高速回転:80,000min-1〜150,000min-1

国産ならではの品質およびアフターサービス

丁寧な出荷前検査により品質を確保。
アフターサービスも国内にて対応。

詳しい仕様についてはカタログPDFをダウンロードしてご覧ください。カタログダウンロード

MOVIE
紹介動画

CONTACT US
お問い合わせ

お電話でのお問い合わせ☎ 047-392-2091

WEBフォームでのお問い合わせお問い合わせ入力フォーム

OTHERS
その他スピンドル

お客様の加工用途・設備環境に合ったSIIスピンドル

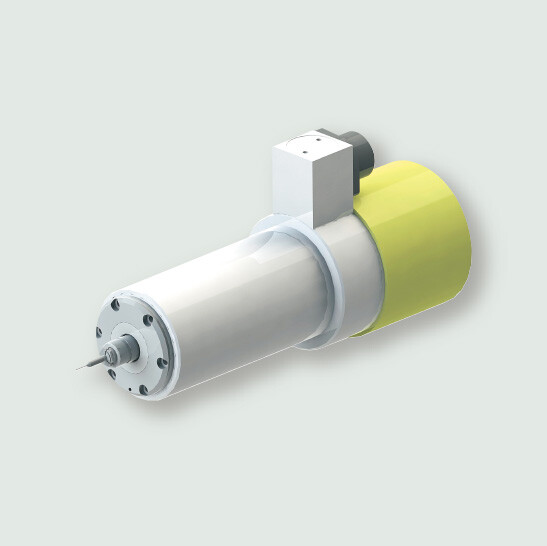

グリース潤滑スピンドル SGSM-060

近年の環境対応のニーズに応えてメンテナンスフリー、潤滑エアレスを可能にするグリース潤滑式スピンドル。 工場のクリーン化と省エネ化に貢献。

潤滑方式 グリース
本体サイズ (D) φ62×(L)252 mm
最高回転数 60,000 min-1
出力 2.0 kW

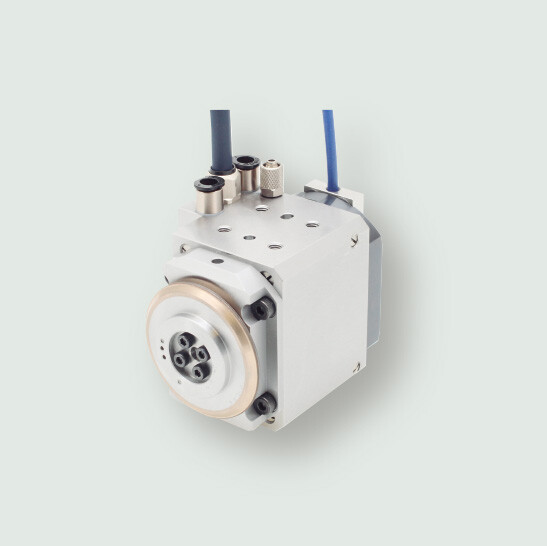

高周波ロータリドレッサ SD-020 AEセンサ付

2チャンネルAEセンサ搭載。砥石とダイヤの接触を検知するAEセンサを内蔵することで、効率的かつ安定的なドレスを実現。

潤滑方式 グリース
本体サイズ AEセンサ付(W)60mm×(H)64mm×(D)77mm
AEセンサ無(W)60mm×(H)64mm×(D)61mm
最高回転数 20,000 min-1
回転方向 正逆両方向
定格出力 100W
定格トルク 0.05N*m
静剛性 ラジアル 18N/μm 参考値
