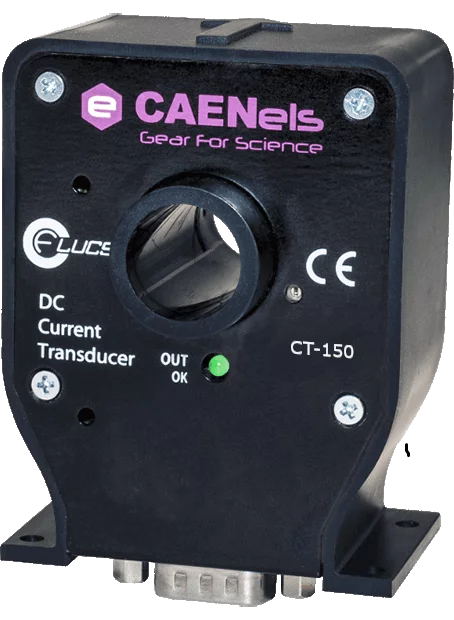

CT-150 【150A DCCT】

特長

  • DC / AC 電流モニタ
  • 優れた直線性
  • 閉回路
  • 一次電流から絶縁された構造
  • 低温度ドリフト
  • 2バージョン 電流出力 または 電圧出力
  • 広帯域幅
  • 高精度
  • 2バージョン DB 9ピン または PCBマウント

仕様

  • 電流変換率 – N: 1:1500
  • 最大 DC 一次電流 – Ip(DC): ±150 A
  • 最大 RMS 一次電流 – Ip(RMS): 106 A
  • 電流極性: バイポーラ
  • 最大 DC 二次電流 – Is(DC): ±100 mA
  • 最大 RMS 二次電流 – Is(RMS): 71 mA
  • 小信号帯域幅 (±1 dB): > 200 kHz
  • 等価入力ノイズ(@Bandwidth):
    < 1.5 ppm/FS @ 200Hz
    < 8 ppm/FS @ 50 kHz
  • 出力電圧 (“V” バージョン) – Vo : ±10 V
  • 出力電圧ゲイン – Vo/Ip(DC) : 1/15 V/A
  • 最大出力電流 (“V” バージョン): ±15 mA
  • 温度係数 – TC (typ.):
    <0.5 ppm/°C
    < 2 ppm/°C  (“V “バージョン)
  • 直線性:
    < 5 ppm
    < 15 ppm (“V” バージョン)
  • 保護信号: 有り (OK Status)
  • 供給電圧 (±6%): ±15 V
  • 接続:
    D-sub 9ピン コネクタ (C モデル)
    7ピン スルーホール タイプ (P モデル)
  • 寸法: 45 x 57 x 75 mm
  • 重量: 250 g
  • 動作温度範囲: 0°C ~ +50°C
  • ※PS1215(低ノイズ±15V電源)から電源供給可
