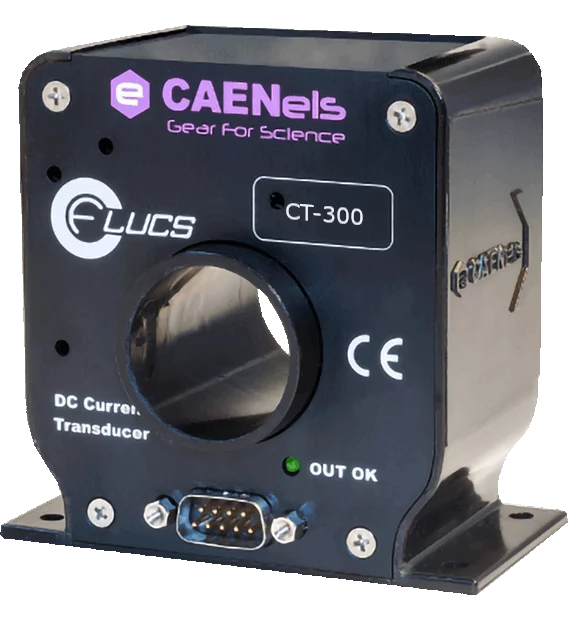

CT-300 【300A DCCT】

仕様

  • 電流変換率 – N: 1:1500
  • 最大 DC 一次電流 – Ip(DC): ±300 A
  • 最大 RMS 一次電流 – Ip(RMS): 212 A
  • 電流極性: バイポーラ
  • 最大 DC 二次電流 – Is(DC): ±200 mA
  • 最大 RMS 二次電流 – Is(RMS): 141 mA
  • 小信号帯域幅 (±1 dB) -BW: 150 kHz
  • 等価入力ノイズ(@Bandwidth):
    < 1.8 ppm/FS @ 200Hz
    < 7 ppm/FS @ 50 kHz
  • 出力電圧 (“V” バージョン) – Vo : ±10 V
  • 出力電圧ゲイン – Vo/Ip(DC) : 1/30 V/A
  • 最大出力電流 (“V” バージョン): ±15 mA
  • 温度係数 – TC (typ.):
    < 0.5 ppm/°C
    < 2 ppm/°C (“V” バージョン)
  • 直線性:
    < 5 ppm
    < 15 ppm (“V” バージョン)
  • 保護信号: 有り (OK Status)
  • 供給電圧 (±6%): ±15 V
  • 二次コイル抵抗 -Rsec: 20Ω
  • 接続: D-sub 9ピンコネクタ
  • 寸法: 94 x 91 x 50 mm
  • 最大重量: 380 g
  • 動作温度範囲: 0°C ~+50°C
  • ※PS1215(低ノイズ±15V電源)から電源供給可
