汎用研削盤 CNC内面研削盤 STG-3NX
小径穴の高精度・高生産性加工を実現する汎用型CNC内面研削盤
特長
- コンパクトな機械サイズにより、工場スペースの有効活用が可能
- 砥石軸に自社開発の高剛性・高精度・高速スピンドルを搭載し、高精度かつ高能率加工を実現
- 従来機に対し主軸台ストロークを拡張し、使い勝手およびメンテナンス性の向上を実現
特長詳細

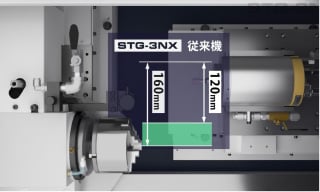

（1）主軸台テーブルのストロークを33％延長し、機内スペースを拡大
ワーク脱着や機上測定などの作業性が大幅に向上

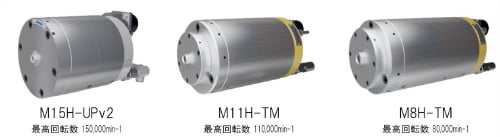

（2）高精度、高能率な加工を実現
高出力、高剛性はもとより、低環境負荷、静音化を追及した新型高周波スピンドル 「Hシリーズ」 を搭載。用途に応じて以下より選択可能。

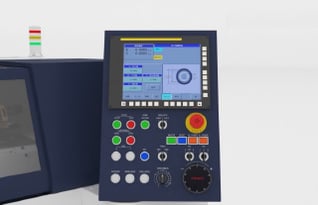

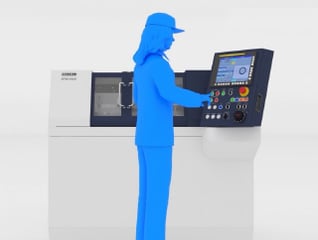

（3）人間工学に基づいたレイアウトによる操作性向上
シンプルな操作画面、作業者が使い易いボタン配置、ワーク供給動作のしやすい主軸レイアウトなど、作業者を第一に考えたデザイン
（4）FANUC社製NC装置搭載 （FIELD system対応）
独自開発GUIの対話式データ入力による容易なセッティングが可能。
（5）その他、仕様など
加工レイアウト
| テーパー研削 (主軸スイベル) |
テーパー研削 補間制御 (オプション) |
端面研削 (オプション) |
外径研削 (オプション) |
|---|---|---|---|
 |
 |
 |
 |
加工事例
| 材質 | SUJ2 | SKD11 | 超硬 | ZrO2 |
|---|---|---|---|---|
| 加工径 | φ1mm | φ5mm | φ3.3mm | φ10mm |
| 寸法バラツキ | 1.0µm | 2.0µm | 1.0µm | 2.0µm |
| 真円度 | 0.28µm | 0.39µm | 0.51µm | 0.7µm |
| 表面粗さ | - | Ra 0.07µm | Ra 0.147µm | Ra 0.145µm |
| サイクルタイム | 71秒 | 27秒 | 28秒 | 108秒 |
| ワーク |  |
 |
 |
 |
加工範囲
| 加工物外径 | ～φ95mm |
|---|---|
| 加工物内径 | φ0.3mm～ |
| ワーク内径長さ | ～40mm |
加工範囲は機械仕様・ワーク形状により異なります。
詳細は弊社までお問合せ下さい。
主な仕様
| 主軸 | 回転数 | ～2,000min-1 |
|---|---|---|
| 旋回角度 | -5°～50°（単石ドレッサ使用時） | |
| チャック | スクロールチャック（標準） | 3インチ/4インチ |
| コレットチャック（オプション） | 最大外径Φ14㎜ | |
| エアーチャック（オプション） | ||
| ダイヤフラムチャック（オプション） | ||
| 砥石軸スピンドル （選択） |
M15H-UP v2 | 最高回転数 150,000min-1 |
| M11H-TM | 最高回転数 110,000min- | |
| M8H-TM | 最高回転数 80,000min-1 | |
| ドレッサ | 単石ドレッサ（標準） | |
| 高周波ロータリドレッサ（オプション） | 最高回転数 20,000min-1 AEセンサ取付可 |
|
| 主軸台テーブル | ストローク | 160㎜ |
| 砥石台テーブル | ストローク | 160㎜ |
| 本体寸法 | 1330（W）×1525（D）×1286（H）㎜ | |
* 印はオプションとなります。記載のない仕様については弊社までご相談下さい。

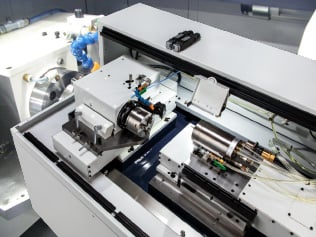

機械内部
STG-3NX機械内部

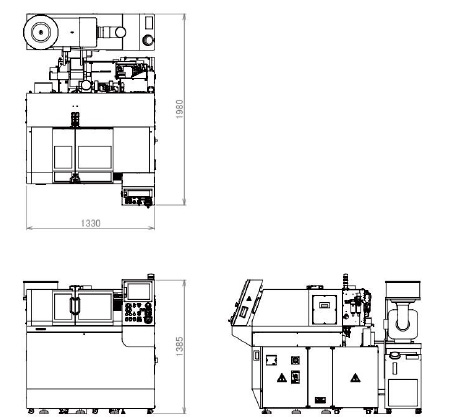

外観寸法図
