イージーペーパーオペレーション/ローディングメカニズム 24V

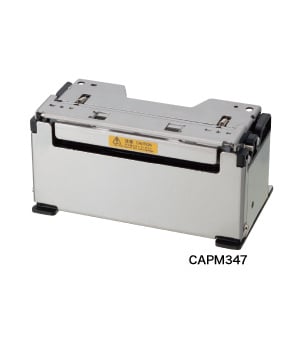

CAPM347

Thermal Printer Mechanism

CAPM series

  • 最高印字速度: 300mm/sec
  • オートカッタ 一体メカニズム
  • ヘッドオープン機構(用紙前面排出)
  • 高信頼性: 200km(耐磨耗)、200万カット(カッタ)
  • 広温度対応: -20℃〜 60℃
  • POS/ECR
  • Measuring instrument
  • Barcode
  • KIOSK system
  • Ticket printer
  • Gaming
型 番 CAPM347

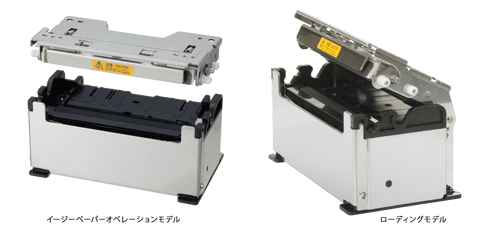

イージーペーパーオペレーションモデル ローディングモデル
標準モデル 標準モデル 厚紙専用モデル
※1 弊社指定条件による ※2 推奨感熱紙使用のこと
印字 方式 感熱ラインドット方式
ドット構成(dots/line) 640
ドット密度(dots/mm) 8
紙幅(mm) 58+0-1/60+0-1/80+0-1/83+0-1
印字幅(mm) 54/56/72/80
スピード(mm/sec)max 300※1 300※1 280※1
検出 ヘッド温度 サーミスタ
ヘッドポジション メカニカルスイッチ
紙無し フォトインタラプタ
マーク フォトインタラプタ※1
カッタホームポジション フォトインタラプタ
駆動電圧(V) ロジック(Vdd) 2.7~3.6/4.75~5.25
ヘッド・モータ(Vp) 21.6~26.4
ピーク電流(A) ヘッド/モータ/カッタ 5.6(26.4V/144dots時)/1.2/1.1
オートカッタ 方式 スライド式
対応紙厚(μm)※1 54~90※2 54~90※2 100~150※2
種類 フルカット・パーシャルカット(中央1点残し)
耐用寿命 耐パルス性(pulse) 2億 2億 1億
耐摩耗性(km)※1 200※2 200※2 100※2
オートカッタ(cut) 200万※2 200万※2 100万※2
動作温度範囲(˚C) -20~60※1 -20~60※1 0~50※1
寸法(W×D×H mm) 110.0 × 61.0 × 53.4 110.0 × 61.0 × 55.9
質量(g) 約500
インタフェース
型 番 IFM201-01UK
※3 ソフトウェア詳細はこちらのソフトウェア対応表をご参照ください。
CPU PTM20P01
対応機種 CAPM347
動作電圧(V) Vp: 21.6~26.4
文字構成
(H×W dots)
16ドット系文字:16 × 8, 16 × 16
24ドット系文字:24 × 12, 24 × 24
文字種類 拡張グラフィックス文字セット、
カタカナ文字セット、
コードページ文字セット
(437、850、852、858、1252)、
ユーザページ文字セット、
ダウンロード文字、
オプションフォント、
JIS第一・第二水準漢字、
特殊文字、NEC特殊文字、
NEC選定IBM拡張文字、
IBM拡張文字、外字
通信方式 USB(2.0)
寸法
(W×D×H mm)
60.0 × 80.0 × 14.0
ソフトウェア※3 Printer Driver/SDK, OPOS Driver,
POS for .NET Driver,
Linux® CUPS Filter/SDK
CPU
型 番 PTM20P01
※4 CG ROM: 日本語
※5 ソフトウェア詳細はこちらのソフトウェア対応表をご参照ください。
対応機種 CAPM347
形状 144ピン QFP
動作電圧(V) Vp:21.6~26.4、Vdd:3.0~3.6
入力周波数(MHz) 12 ± 0.01%
構造 C-MOS LSI
通信方式 パラレル・シリアル・USB
内蔵文字 拡張グラフィックス文字セット
文字種類 CG ROM※4 または拡張メモリによる
文字構成
(H×W dots)
16ドット系文字:16 × 8、16 × 16
24ドット系文字:24 × 12、24 × 24
寸法
(W×D×H mm)
22.0 × 22.0 × 1.7
ソフトウェア※5 Printer Driver/SDK, OPOS Driver,
POS for .NET Driver,
Linux® CUPS Filter/SDK
ローディングモデル
