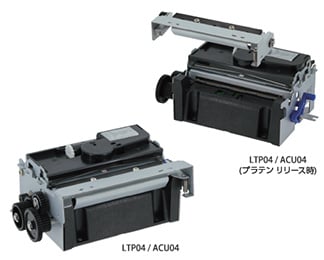

Thermal Printer Mechanism
LTP04
- 最高印字速度 : 250mm/sec
- 高信頼性:
150km（ヘッド耐摩耗）、200万カット（カッタ） - イージーメンテナンス:
工具不要で主要部品交換可能
| 型 番 | LTP04-347 | |
|---|---|---|
| 印字 | 方式 | 感熱ラインドット方式 |
| ドット構成（dots/line） | 576 | |
| ドット密度（dots/mm） | 8 | |
| 紙幅（mm） |
80
 |
|
| 印字幅（mm） | 72 | |
| スピード（mm/sec）max | 250 | |
| 検出 | ヘッド温度 | サーミスタ |
| ヘッドポジション | メカニカルスイッチ | |
| 紙無し | フォトインタラプタ | |
| 駆動電圧（V） | ロジック（Vdd） | 3.0〜3.6 |
| ヘッド・モータ（Vp） | 21.6～26.4 | |
| ピーク電流（A） | ヘッド | 16.7 (26.4V/384dots時) |
| モータ | 1.0 | |
| 耐用寿命 | 耐パルス性（pulse） | 1.5億 |
| 耐摩耗性（km） | 150※1 | |
| 動作温度範囲（˚C） | 0〜50 | |
| 寸法（W×D×H mm） | 127.6×83.0×44.1 (55.95 オートカッタ搭載時)※2 | |
| 質量（g） | 約400 | |
※1 推奨感熱紙使用のこと ※2 突起部を除く
| 型 番 | ACU04-37 | ||
|---|---|---|---|
| 対応機種 | LTP04-347 | ||
| 切断 | 方式 | スライド式 | |
| 対応紙幅（mm） |
80
|
||
| 対応紙厚（μm） | 60〜80※3 | ||
| 種類 | パーシャルカット（中央一点残し） | ||
| 動作時間（sec/cycle） | 0.4（24V駆動時） | ||
| 最小切断ピッチ（mm） | 10 | ||
| 切断頻度（cut/min）max | 30 | ||
| 駆動電圧（V） | モータ | 21.6〜26.4 | |
| センサ（制御スイッチ） | 3.0〜5.0 | ||
| 起動電流（A）max | 1.3 | ||
| 寿命（cut） | 200万※4 | ||
| 寸法（W×D×H mm） | 95.6 × 39.0 × 16.2 | ||
| 質量（g） | 約100 | ||
※3 推奨感熱紙使用のこと ※4 特定条件下による
