高精度・高生産性を実現するコンパクトな汎用内面研削盤「STG-3NX」の販売を開始
期間限定、無料テスト加工キャンペーンを実施

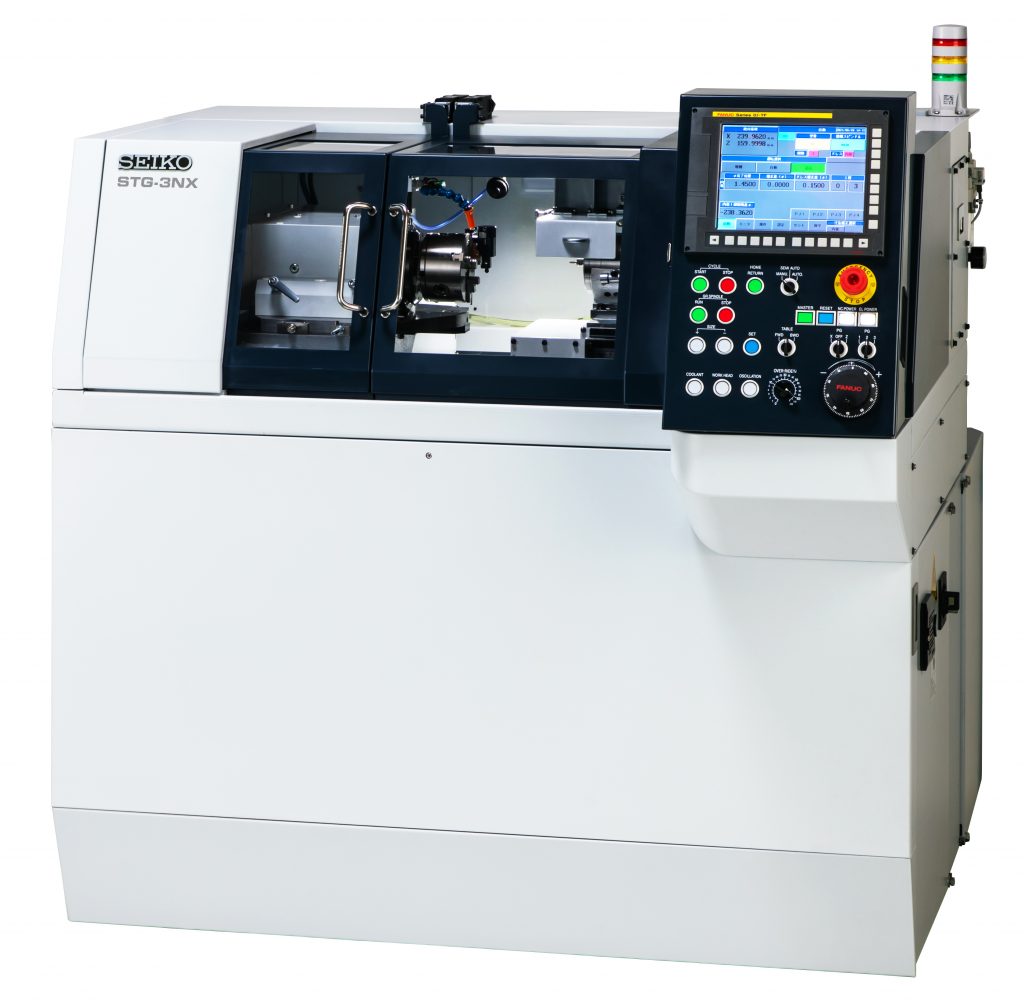

セイコーインスツル株式会社(社長:小林 哲、本社:千葉県千葉市)は、コンパクトサイズでありながら、高精度・高能率加工が可能なCNC内面研削盤「STG-3NX」の販売を開始いたします。

 今回、販売を開始する「STG-3NX」は、2009年の発売以来、好評を博しております3インチ/4インチチャック搭載の小型内面研削盤「STG-3N」の後継モデルで、長所である省スペース、高剛性・低重心構造はそのまま踏襲する一方で、主軸台テーブルのストロークを延長することにより、機内スペースを拡げ、ワーク脱着や機上測定などの作業性を向上させました。また、高出力・高剛性な自社開発高周波スピンドル「Hシリーズ」を搭載し、高精度・高能率な加工でお客様の生産性の向上に貢献いたします。

 今回販売を開始するにあたり、広くお客様に「STG-3NX」の実力を評価いただくため、2022年3月末日まで原則無料にてテスト加工を承ります。下記テスト加工受付サイトよりお問い合わせください。

1.主な特長

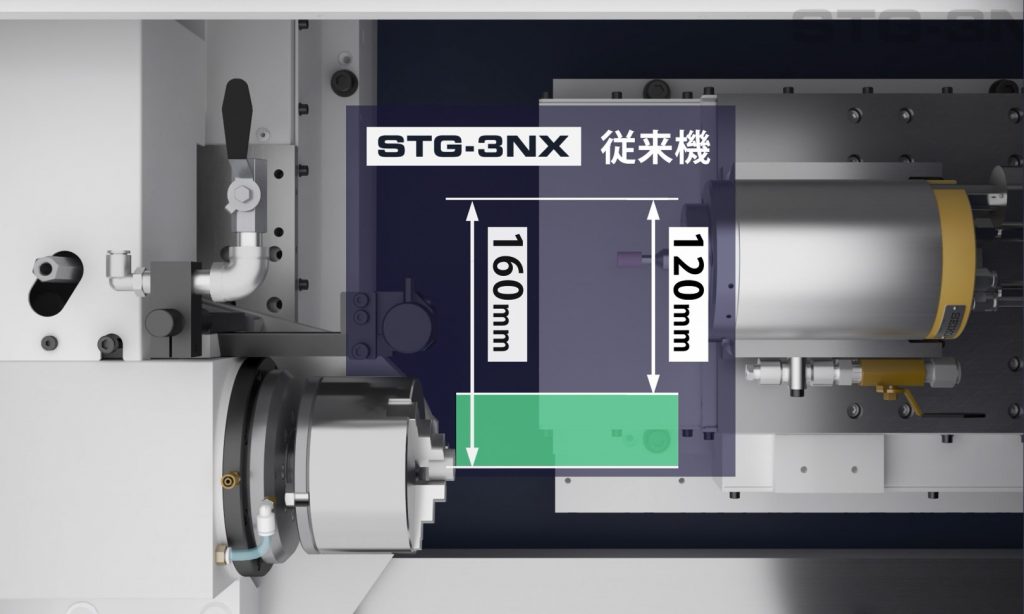

(1)主軸台テーブルのストロークを33%延長し、機内スペースを拡大
これによりワーク脱着や機上測定などの作業性が大幅に向上します。

(2)高精度、高能率な加工を実現
高出力、高剛性はもとより、低環境負荷、静音化を追及した新型高周波スピンドル 「Hシリーズ」 を搭載。用途に応じて以下より選択可能です。

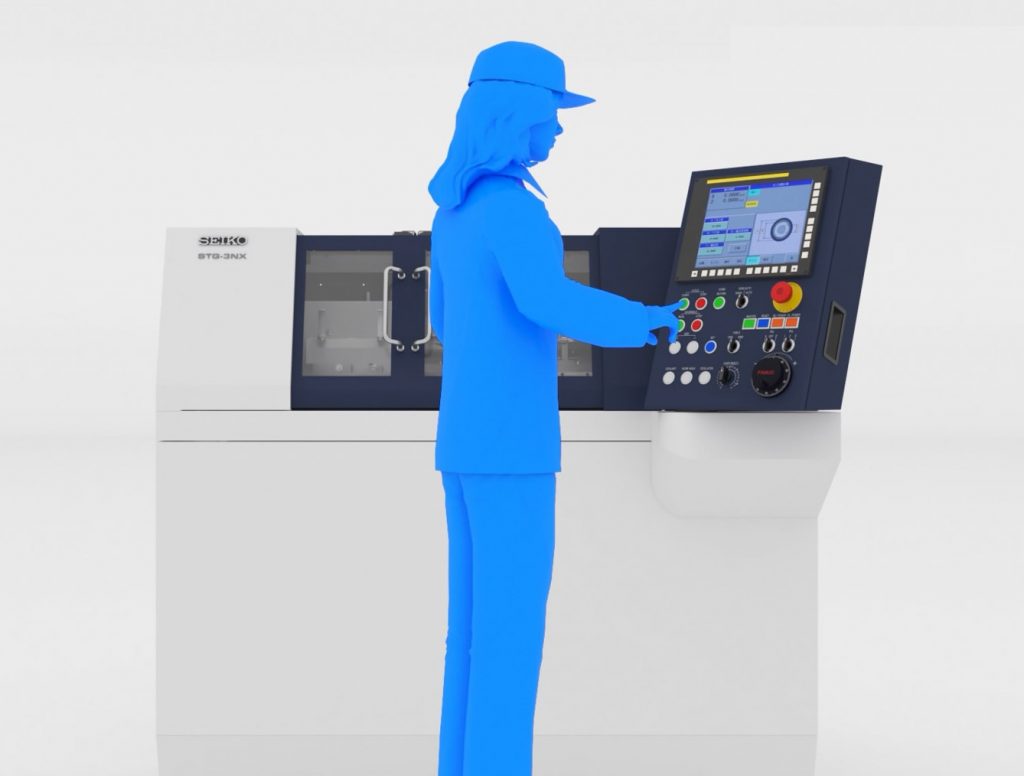

(3)人間工学に基づいたレイアウトによる操作性向上
シンプルな操作画面、作業者が使い易いボタン配置、ワーク供給動作のしやすい主軸レイアウトなど、作業者を第一に考えたデザインです。

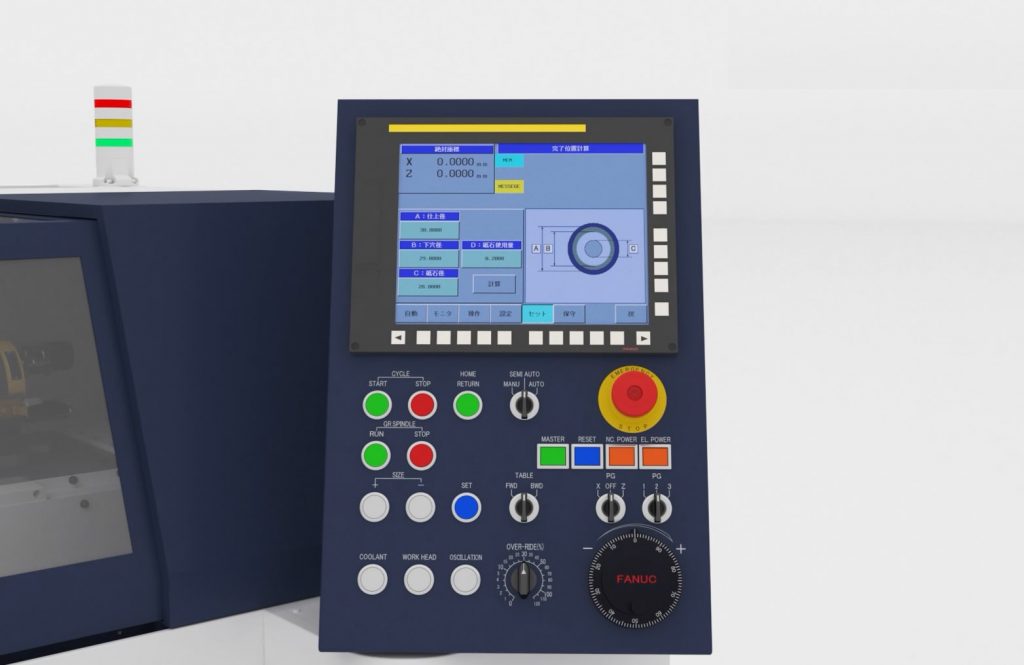

(4)FANUC社製NC装置搭載 (FIELD system対応)
独自開発GUIの対話式データ入力による容易なセッティングが可能です。

2.主な仕様

加工物サイズ

加工物最大外径

~Φ95mm
~40mm
主軸 回転数 ~2,000min-1
旋回角度 -5°~50°(単石ドレッサ使用時)
チャック スクロールチャック 3インチ/4インチ
コレットチャック 最大外径Φ14㎜
エアーチャック
ダイヤフラムチャック
砥石軸スピンドル M15H-UP v2 最高回転数 150,000min-1
M11H-TM 最高回転数 110,000min-1
M8H-TM 最高回転数 80,000min-1
ドレッサ 単石ドレッサ
高周波ロータリドレッサ 最高回転数 20,000min-1
主軸台テーブル ストローク 160㎜
砥石台テーブル ストローク 160㎜
本体寸法 1330(W)×1525(D)×1286(H)㎜


3.出荷開始時期: 9月末

4.テスト加工に関するお問い合わせ
 STG-3NXの実力を評価いただくため、2022年3月末日まで原則無料にてご指定ワークのテスト加工を承ります。下記サイト・フォームよりお問い合わせください。
https://krs.bz/sii/m/mt_fa_inquiry_jp

5.STG-3NX紹介動画URL(YouTube)
STG-3NXの特長を分かりやすくCG映像で紹介しています。
https://youtu.be/2ek2QctIcBQ

以 上
