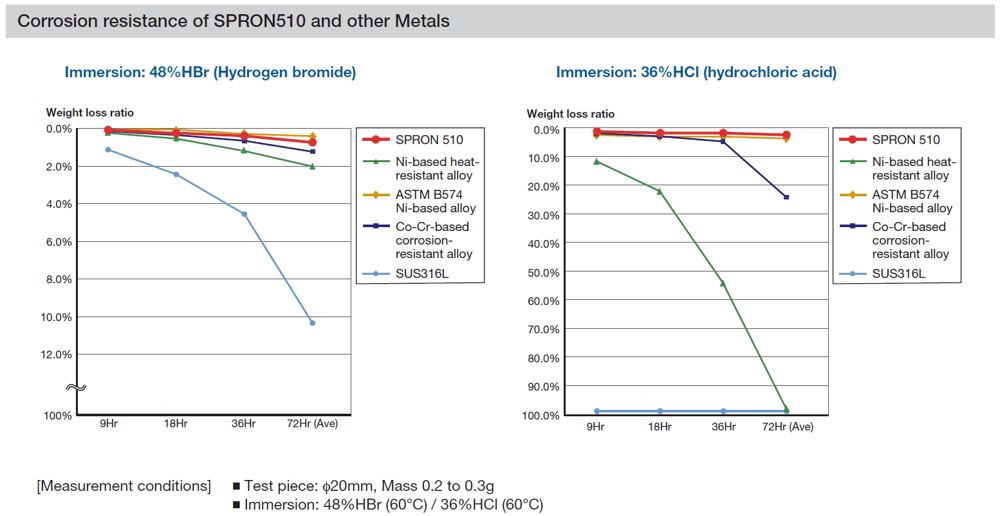

在 48% 氢溴酸（HBr）和 36% 盐酸（HCl）条件下进行的 60℃、72 小时浸泡测试中，“SPRON510” 表现出较低的重量损失率。与镍基耐热合金、ASTM B574 镍基合金、耐蚀 Co-Cr 基合金以及 SUS316L 相比，“SPRON510” 因腐蚀造成的重量损失更小，在强酸环境下展现出优异的耐腐蚀性能。“SPRON510”以 Co 和 Ni 为主要成分，可在材料表面形成钝化膜，因此即使在氢溴酸、盐酸等强酸环境中，仍能发挥优异的耐腐蚀性能。

 “SPRON510”兼具高强度、优异的复原性能、卓越的耐腐蚀性及非磁性四大特性，可为产品带来其他金属材料难以实现的性能表现。有关详细特性及应用案例，请点击上方横幅了解更多。

 “SPRON510”是本公司自主开发的 Co-Ni 系合金，以 Co（钴）和 Ni（镍）为主要成分，并含有 Cr（铬）和 Mo（钼）。

 “SPRON510”兼具高强度、高弹性模量和非磁性等特点，最大抗拉强度可达 2940 MPa，最大抗弯强度可达 5684 MPa，最高硬度可达 Hv.800，同时具有 216～225 GPa 的高弹性模量。

 “SPRON510”已广泛应用于医疗设备、精密机械、半导体制造设备以及流体控制设备等对可靠性要求较高的领域。凭借高强度、优异的复原性能、耐腐蚀性和非磁性等特点，“SPRON510”特别适用于腐蚀性较强环境中的精密部件和功能部件。“SPRON510”有助于延长产品使用寿命、提高运行可靠性，因此被广泛用于对长期稳定性和耐久性要求严格的应用场景。

 “SPRON510”已广泛应用于医疗设备、精密机械、半导体制造设备以及流体控制设备等对可靠性要求较高的领域。凭借高强度、优异的复原性能、耐腐蚀性和非磁性等特点，“SPRON510”特别适用于腐蚀性较强环境中的精密部件和功能部件。“SPRON510”有助于延长产品使用寿命、提高运行可靠性，因此被广泛用于对长期稳定性和耐久性要求严格的应用场景。

我们提供有关”SPRON510”的技术咨询及材料选型支持。如果您希望提高零部件寿命、改善耐腐蚀性能，或考虑替代现有材料，欢迎在开发初期与我们联系。

为帮助您进一步了解”SPRON510”，我们提供汇总材料特性及应用案例的产品目录。该资料可作为评估应用可能性、比较材料以及进行材料选型时的参考。
