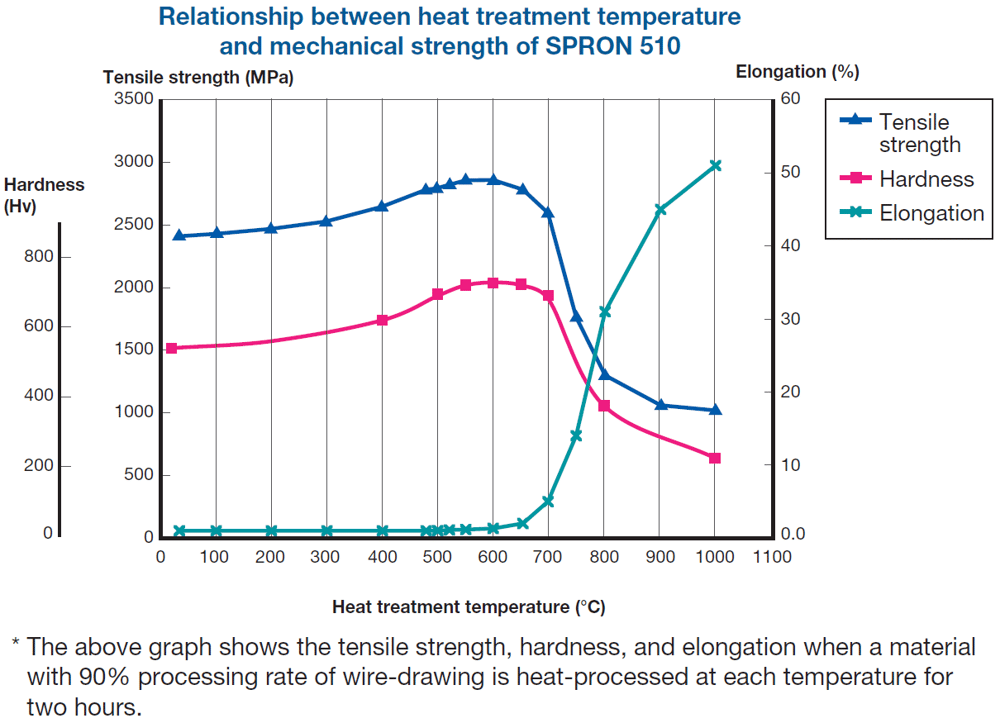

“SPRON510” 是一种时效硬化型 Co-Ni 合金，可通过调整热处理温度，在较宽范围内控制抗拉强度、硬度和延伸率。在本公司测试条件下，经约 600℃ 时效处理后， “SPRON510” 的抗拉强度最高可达约 2900 MPa，硬度可提升至 600 HV 以上。此外，延伸率在约 600℃ 附近未出现明显变化，证实了其能够兼顾高强度与良好延性。进一步采用 700℃ 以上热处理时，延伸率有所提高，可根据对成形加工性能的要求进行调整。因此，在确保设计所需强度的同时，可选择适合加工工艺的材料状态，实现符合用途需求的材料特性设计。

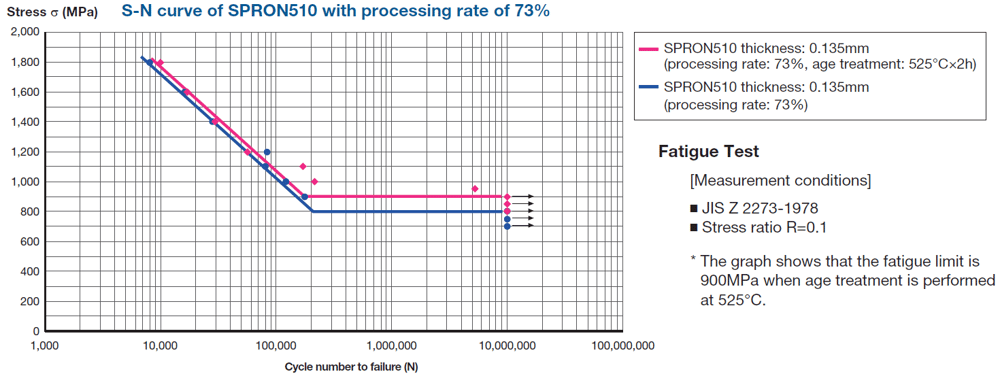

 在本公司对 73% 冷加工材料进行的疲劳试验条件下，“SPRON510” 在 1000 万次级别的重复载荷作用下，即使未经时效处理，疲劳极限仍达到约 800 MPa。经过 525℃×2 小时的时效处理后，疲劳极限进一步提升至约 900 MPa。因此，对于承受重复载荷的弹簧及精密部件，“SPRON510”有助于实现更长的使用寿命和更高的应力设计。

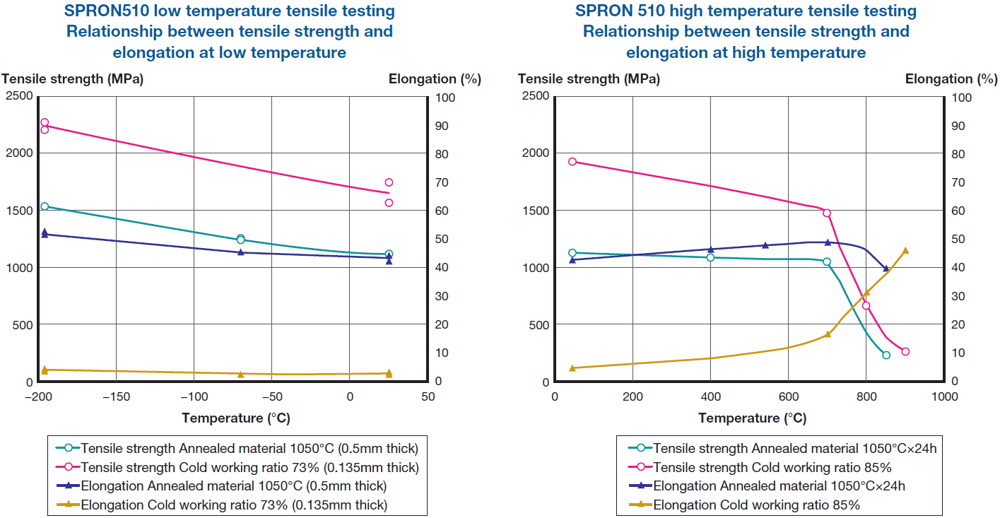

 在本公司测试条件下，“SPRON510” 的冷加工材料即使在 -196℃ 的极低温环境下，仍表现出约 2200 MPa 的高抗拉强度，在高温侧也能够维持优异的强度性能，适用温度范围可达约 700℃。另一方面，退火材料在较宽温度范围内机械性能变化相对较小，兼具良好的加工性能和稳定的材料特性。因此，“SPRON510” 可根据用途需求选择适合的材料状态，既适用于对高强度有要求的弹簧和精密部件，也适用于重视加工性能的复杂形状部件。

 “SPRON510”兼具高强度、优异的复原性能、卓越的耐腐蚀性及非磁性四大特性，可为产品带来其他金属材料难以实现的性能表现。有关详细特性及应用案例，请点击上方横幅了解更多。

 “SPRON510”是本公司自主开发的 Co-Ni 系合金，以 Co（钴）和 Ni（镍）为主要成分，并含有 Cr（铬）和 Mo（钼）。

 “SPRON510”兼具高强度、高弹性模量和非磁性等特点，最大抗拉强度可达 2940 MPa，最大抗弯强度可达 5684 MPa，最高硬度可达 Hv.800，同时具有 216～225 GPa 的高弹性模量。

 “SPRON510”已广泛应用于医疗设备、精密机械、半导体制造设备以及流体控制设备等对可靠性要求较高的领域。凭借高强度、优异的复原性能、耐腐蚀性和非磁性等特点，“SPRON510”特别适用于腐蚀性较强环境中的精密部件和功能部件。“SPRON510”有助于延长产品使用寿命、提高运行可靠性，因此被广泛用于对长期稳定性和耐久性要求严格的应用场景。

对于“正在寻找满足目标性能的材料”或“现有材料在寿命和耐腐蚀性方面存在课题”等需求， “SPRON510”可根据客户图纸和性能要求，以定制化零部件的形式提供解决方案。从图纸确认、试制、性能评价到量产导入，我们与客户共同推进开发工作，充分发挥 Co-Ni 系合金的特性，为客户提供最适合的零部件应用方案。对于标准产品难以满足的性能要求， “SPRON510”也能够通过定制化设计进行对应，助力实现客户的设计目标和产品性能需求。

我们提供有关”SPRON510”的技术咨询及材料选型支持。如果您希望提高零部件寿命、改善耐腐蚀性能，或考虑替代现有材料，欢迎在开发初期与我们联系。

为帮助您进一步了解”SPRON510”，我们提供汇总材料特性及应用案例的产品目录。该资料可作为评估应用可能性、比较材料以及进行材料选型时的参考。
