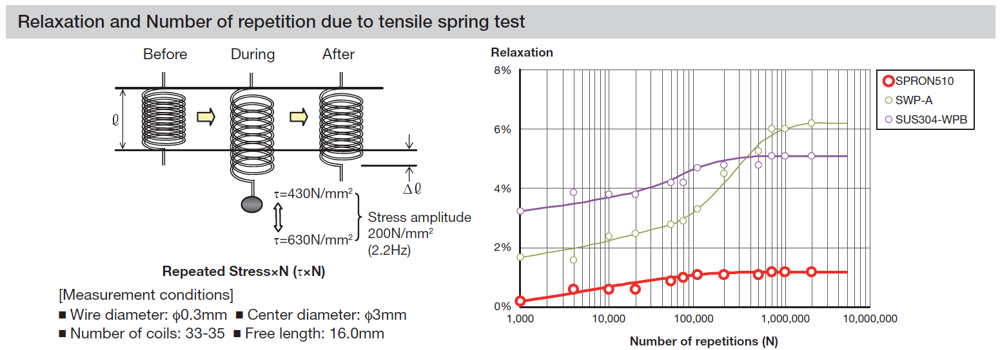

在本公司进行的重复载荷试验中，“SPRON510” 在超过 100 万次循环载荷后，弹簧长度变化率（永久变形率）仍控制在约 1%。与在相同条件下进行评估的 SWP-A 和 SUS304-WPB 相比，“SPRON510”的尺寸变化更小，展现出优异的抗松弛性能和尺寸稳定性。因此，SPRON510 特别适用于需要长期重复动作和高可靠性的精密部件及功能部件。

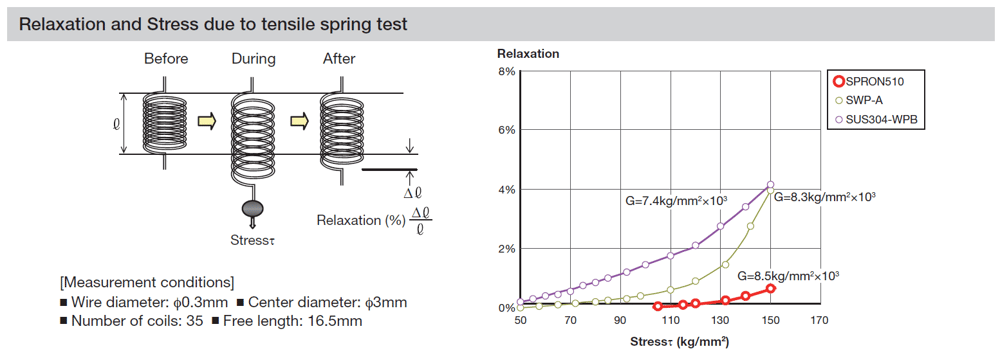

 在本公司实施的 150 kgf/mm² 级高应力测试中，“SPRON510”的弹簧长度变化率（永久变形率）保持在约 1% 以下。与 SWP-A 和 SUS304-WPB 在相同条件下的测试结果相比，“SPRON510”的长度变化更小，在高应力条件下展现出优异的形状保持能力。即使长期承受较高载荷，“SPRON510” 仍能保持稳定性能，适用于对高强度和长期可靠性要求严格的应用领域。

 “SPRON510”兼具高强度、优异的复原性能、卓越的耐腐蚀性及非磁性四大特性，可为产品带来其他金属材料难以实现的性能表现。有关详细特性及应用案例，请点击上方横幅了解更多。

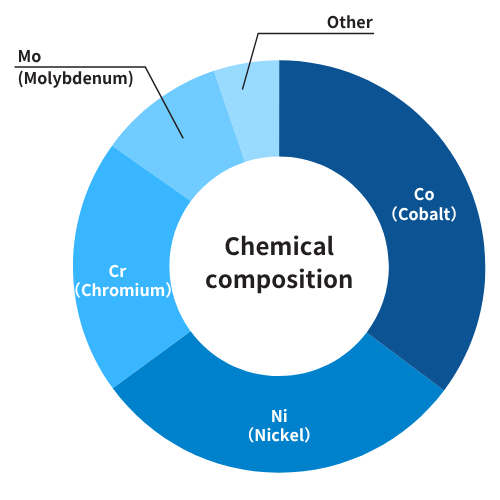

 “SPRON510”是本公司自主开发的 Co-Ni 系合金，以 Co（钴）和 Ni（镍）为主要成分，并含有 Cr（铬）和 Mo（钼）。

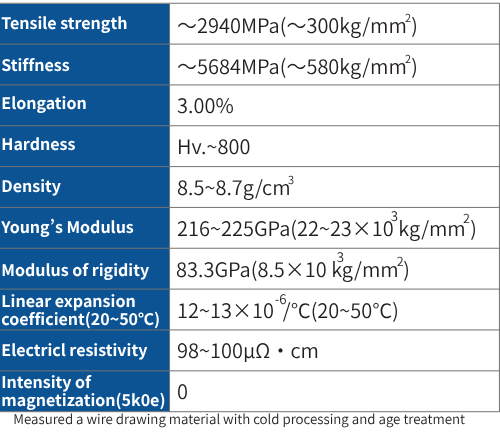

 “SPRON510”兼具高强度、高弹性模量和非磁性等特点，最大抗拉强度可达 2940 MPa，最大抗弯强度可达 5684 MPa，最高硬度可达 Hv.800，同时具有 216～225 GPa 的高弹性模量。

 “SPRON510”已广泛应用于医疗设备、精密机械、半导体制造设备以及流体控制设备等对可靠性要求较高的领域。凭借高强度、优异的复原性能、耐腐蚀性和非磁性等特点，“SPRON510”特别适用于腐蚀性较强环境中的精密部件和功能部件。“SPRON510”有助于延长产品使用寿命、提高运行可靠性，因此被广泛用于对长期稳定性和耐久性要求严格的应用场景。

对于“正在寻找满足目标性能的材料”或“现有材料在寿命和耐腐蚀性方面存在课题”等需求， “SPRON510”可根据客户图纸和性能要求，以定制化零部件的形式提供解决方案。从图纸确认、试制、性能评价到量产导入，我们与客户共同推进开发工作，充分发挥 Co-Ni 系合金的特性，为客户提供最适合的零部件应用方案。对于标准产品难以满足的性能要求， “SPRON510”也能够通过定制化设计进行对应，助力实现客户的设计目标和产品性能需求。

我们提供有关”SPRON510”的技术咨询及材料选型支持。如果您希望提高零部件寿命、改善耐腐蚀性能，或考虑替代现有材料，欢迎在开发初期与我们联系。

为帮助您进一步了解”SPRON510”，我们提供汇总材料特性及应用案例的产品目录。该资料可作为评估应用可能性、比较材料以及进行材料选型时的参考。
