PROFILEシリーズ　【同軸型検出器】

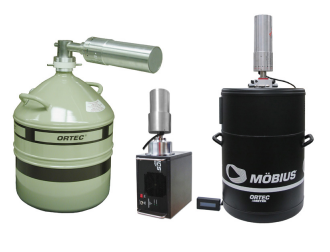

ORTE_profile

カタログはこちら
詳細情報はこちら
ORTEC 製品一覧

概要

GEM-S、GEM-C検出器は Stable,Thin Front Contact [STFC］採用により P型検出器でありながら低エネルギ側は4keVまでの測定が可能です。
また、GEM-S、GEM-Cシリーズ検出器は、従来のGEM、GMX検出器より低エネルギ領域で高い効率を持った検出器です。
（例．GEM-S8530は、59kevの効率に関し、GEM50検出器の約6倍GMX50検出器の約2.5倍の効率です。）
更に、GEM-S,GEM-Cシリーズ検出器は、効率の劣化すること無しに室温での保管が可能です。

PROFILEシリーズは特定の試料の測定形状に対して最適化された検出器です。LO-AX の形状に GEM と同様の700μmのコンタクトを持ち、結晶の長さが直径よりわずかに長いMタイプがあります。

【Mタイプ】：　マリネリビーカーに最適な形状です。マリネリビーカー・ポイントソース・面積の大きな試料の測定に適しています。

ストリームライン、PopTop両方の供給が可能です。
(ストリームライン選択時は型式から”P4″をはずします。)

特長

  • 特定のアプリケーションに最適化された3タイプの検出器
  • 実際使用する計数ジオメトリに対して、IEEE標準相対効率より優れた絶対効率を提供可能
  • 結晶の寸法を保証

製品仕様

【SPタイプ】

  • 測定エネルギー範囲：　3keV〜10MeV
  • 相対効率：　7〜50%
  • 分解能（5.9keVに対して） ：　300〜425eV
  • 分解能（1.33MeVに対して）：　1.8〜1.9keV
  • P/C比：　35:1〜55:1

【Sタイプ】

  • 測定エネルギー範囲：　3keV〜10MeV
  • 相対効率：　7〜65%
  • 分解能（5.9keVに対して） ：　350〜500eV
  • 分解能（1.33MeVに対して）：　1.8〜1.9keV
  • P/C比：　35:1〜65:1

【Cタイプ】

  • 測定エネルギー範囲：　3keV〜10MeV
  • 相対効率：　10〜175%
  • 分解能（122keVに対して）：　800〜1300eV
  • 分解能（1.33MeVに対して）：　1.8〜2.3keV
  • P/C比：　41:1〜90:1

【Mタイプ】

  • 相対効率：　20〜175%
  • 分解能（122keVに対して）：　875〜1300eV
  • 分解能（1.33MeVに対して）：　1.8〜2.3keV
  • P/C比：　60:1〜90:1



オプション

【オプション】

  • ・-RB：　PopTop低バックグラウンドオプション（カーボンファイバーエンドキャップ）
  • ・-PL：　高計数率プリアンプオプション（FXシリーズは選択不可）
  • ・-SMP：　ポジティブバイアス検出器用SMART-1
  • ・-LB-C：　ストリームライン低バックグラウンド検出器オプション（カーボンファアイバーエンドキャップ）
  • ・-XLB-C：　ストリームライン極低バックグラウンド検出器オプション（カーボンファアイバーエンドキャップ）
  • ・-HJ：　ストリームラインプリアンプ外付け＆高圧フィルターオプション

*　FWHM=Full Width at Half Maximum（半値幅）
FW.1M=Full Width at 0.1 Maximum(1/10幅）
FW.02W=Full Width at 0.02 Maximum（1/50幅）
ORTEC標準エレクトロニクスを用い、ANSI／IEEE標準325-1966に沿って、1000cpsの線源に対して測定された全システム分解能
**　相対効率　ANSI/IEEE標準325-1996
FXシリーズで採用する独自のコンタクトは40keV以下のエネルギーで極めて高い透過力を提供します。ただし、20?25℃かそれ以上の室温で長時間保管した場合、20keV以下のエネルギーで透過力が不安定になります。20keV以下での不安定さを抑える必要がある場合、FXシリーズを室温での保管を控え、冷却しておくことをお勧めします。
