XR-100CdTe 【CdTe検出器】

概要

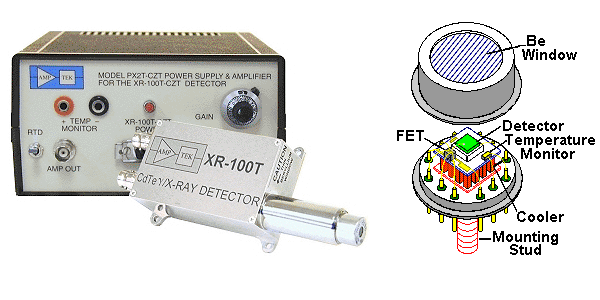

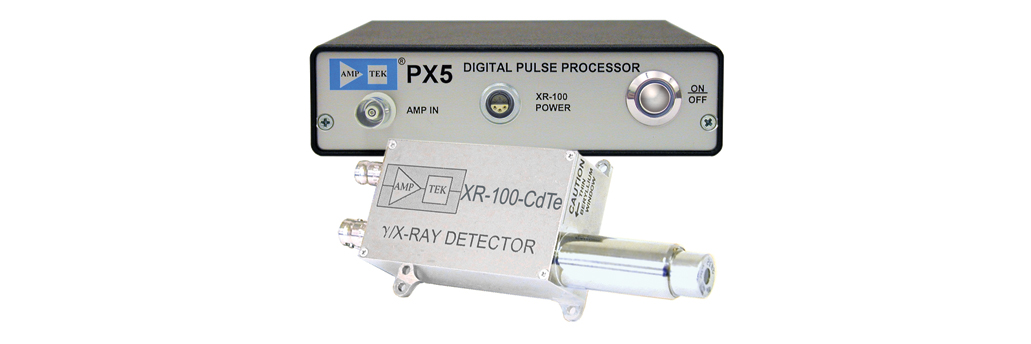

XR-100-CdTeは電子冷却された5×5×1mmのテルル化カドミウム(CdTe)ダイオードを検出器に用いて、プリアンプと冷却器を備えた高性能なX線およびガンマ線検出システムです。冷却器にはインプットFETと帰還回路もマウントされています。コンポーネント内部は凡そ-30℃に保たれ、内蔵の温度センサでモニターできます。検出器の密封容器(TO-8)にはライトタイト、バキュームタイトの4ミル(100μm)ベリリウム窓を採用しています。(Be厚はオプションで変更を承ります。)検出器を使い易くするにはモデル“PX5”電源アンプを使用します。PX5は、XR-100CdTeに必要な電圧に加え、シェイピングアンプを搭載しています。

特長

  • CdTeダイオード検出器
  • ペルチェ冷却
  • 温度モニタ
  • ベリリウム窓
  • 密封容器(TO-8)

仕様

  • 検出器サイズ: 5×5mm(25mm2
  • 検出器厚: 1mm
  • エネルギー分解能、
    57Co: <1.5keV FWHM@122keV(代表値)
  • ダークカウント: <5×10-3カウント/s@10 keV <E<1 MeV
  • 検出器窓: ベリリウム、4ミル厚(100μm)
  • ケースサイズ: 7.6 x 4.4 x 2.9 cm
  • 重 量: 125g
  • 総電力: <1W
  • プリアンプパワー: ±8V@25mA
  • 検出器パワー: +500V@1μA
  • 冷却器パワー: 電流=350 mA 最大、電圧=4 V 最大
  • プリアンプ感度: 0.82mV/keV
  • プリアンプ極性: ネガティブ信号出力(最大負荷1kΩ)
