内径仕上げ工程を革新する
セイコーの汎用内面研削盤
STGシリーズ

時計製造で培った精密加工技術を継承する2つのモデル

セイコーインスツル精機事業部は、腕時計製造で培った精密加工技術を基に、高精度・高能率加工を実現した各種研削盤をご提案いたします。
匠の技による高精度加工に加え、コンパクトかつ省エネルギーを実現する工場にやさしい内面研削盤をご提供しています。

CNC内面研削盤
STG-6N

STG-6N

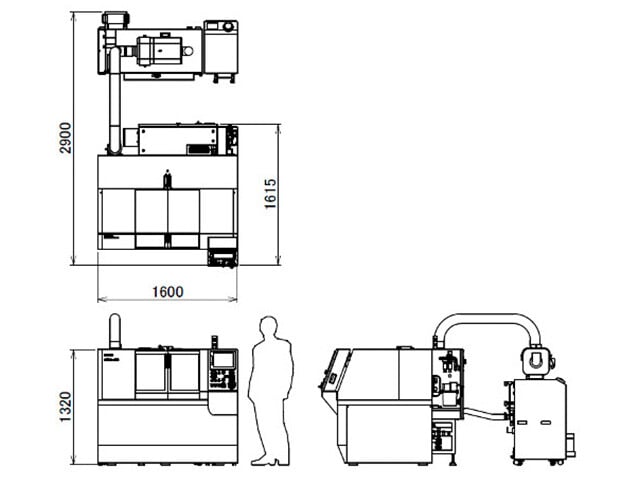

6インチチャック対応ながら、設備幅1,600mmを
実現した省スペース内面研削盤。

DETAILS

CNC内面研削盤
STG-3N

STG-3N

小径穴加工の精度と生産性向上を実現する
コンパクトな内面研削盤。

DETAILS

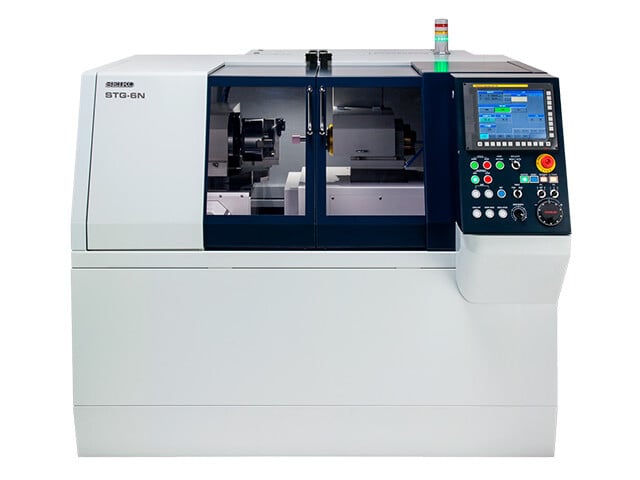

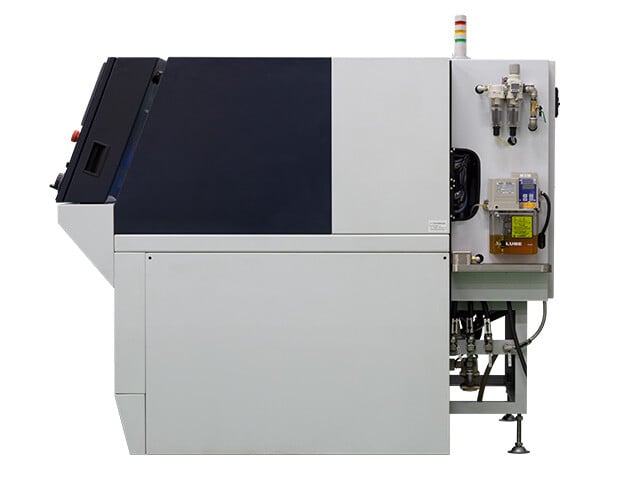

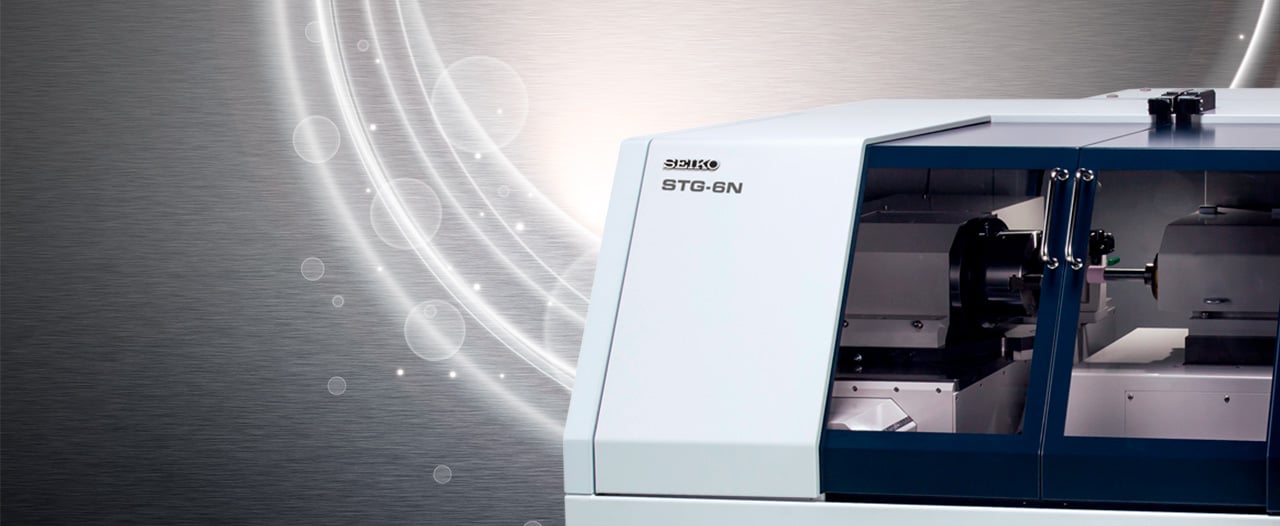

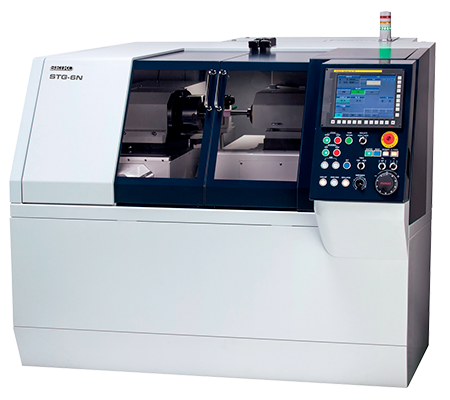

CNC内面研削盤
STG-6N

今までご要望の多かったワークサイズの拡大に対応するため
主軸は6インチスクロールチャックを搭載。

FEATURES
特長

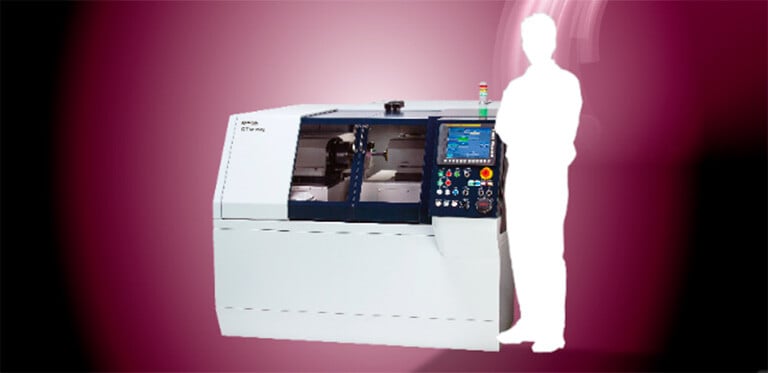

コンパクト設計

6インチチャック対応ながらジャストサイズなコンパクト設計。

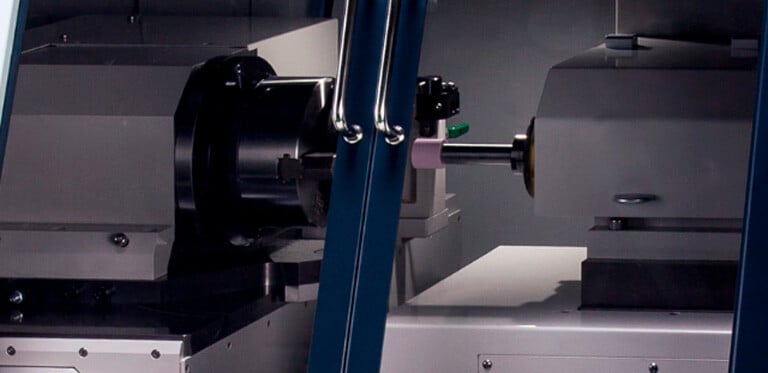

高精度加工

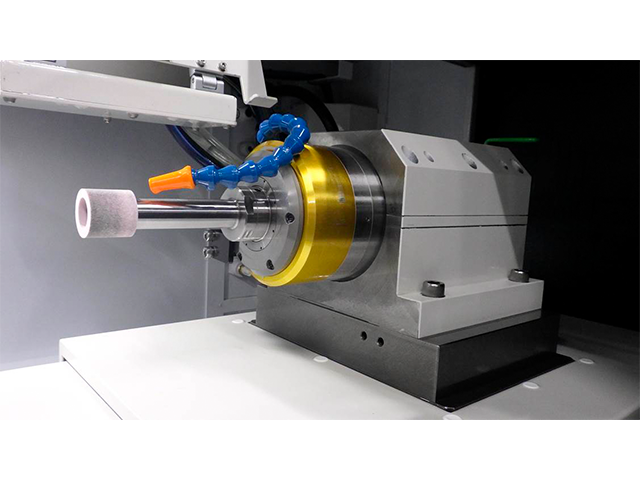

高剛性・高出力の砥石軸スピンドルを搭載し高能率・高精度な加工を実現。

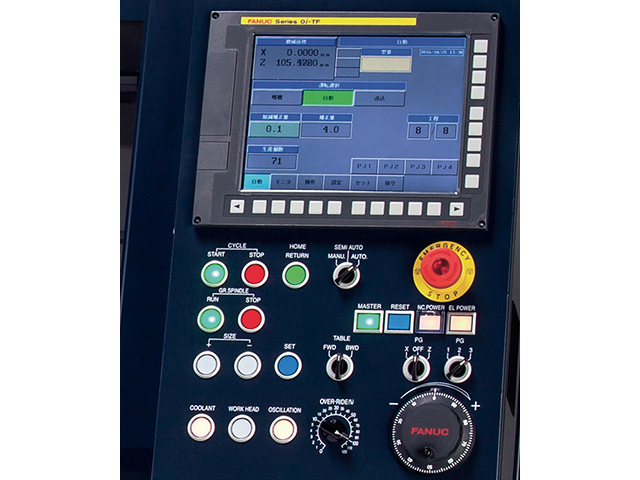

抜群の操作性

ユーザー目線で考え抜かれた作業性を考慮した設備デザイン。

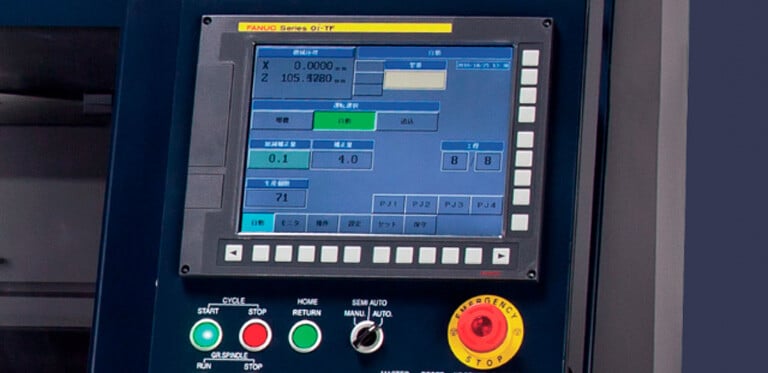

IoT化に対応

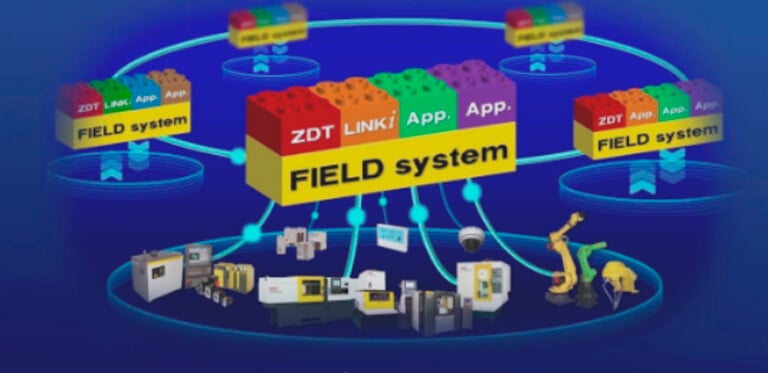

ファナック社のFIELD systemに対応。設備の稼働状況やセンサからの各種情報を収集したり、上位システムとも容易に結合や融合が可能。

CHUCK TYPE
チャックタイプ

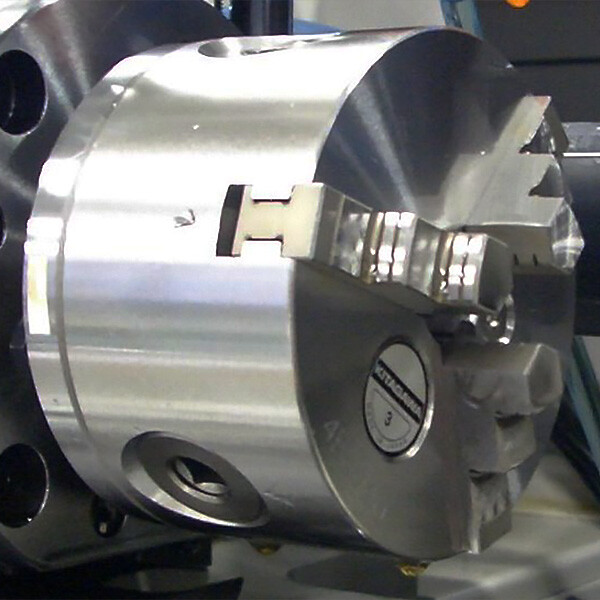

  • スクロールチャック(標準)

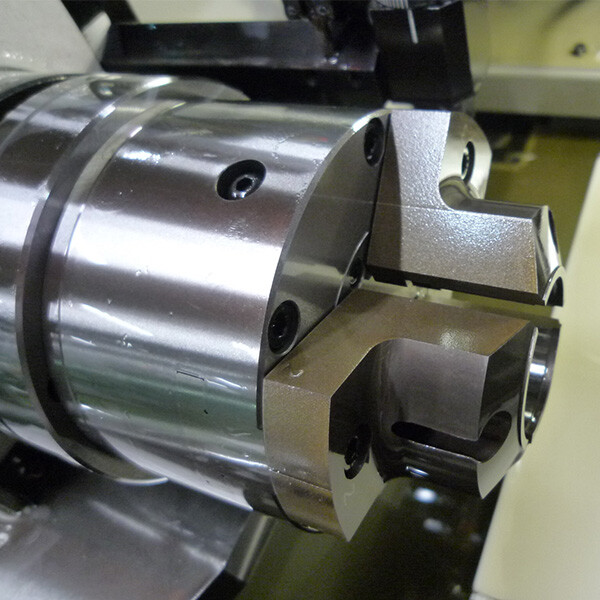

  • エアーチャック(オプション)
  • ダイヤフラムチャック(オプション)

WORK SAMPLES
加工事例

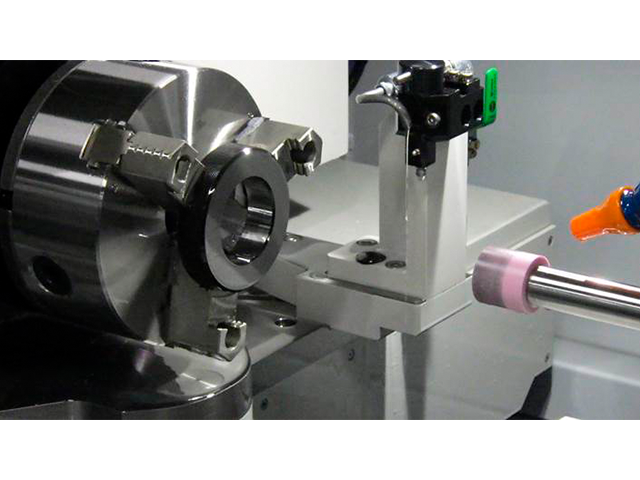

  • 歯車
  • リングゲージ

MOVIE
紹介動画

CONTACT US
お問い合わせ

お電話でのお問い合わせ☎ 047-392-2091

WEBフォームでのお問い合わせお問い合わせ入力フォーム

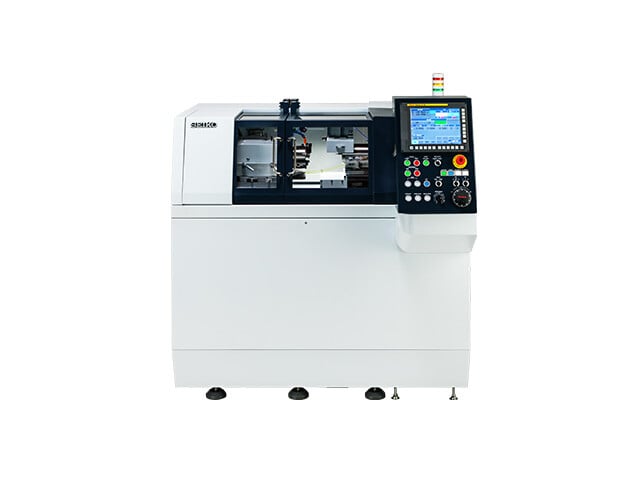

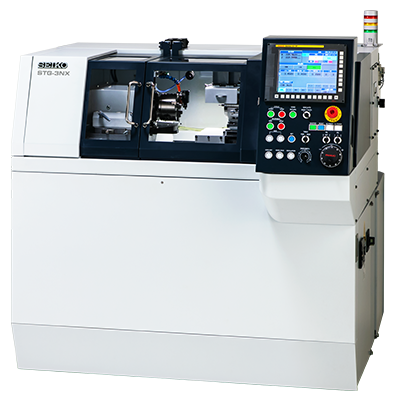

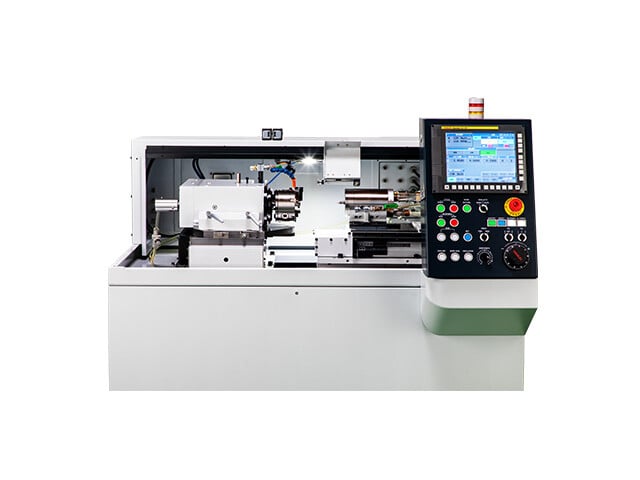

CNC内面研削盤
STG-3N

小型化と高いコストパフォーマンスを実現し多品種生産のニーズに応える内面研削盤。

FEATURES
特長

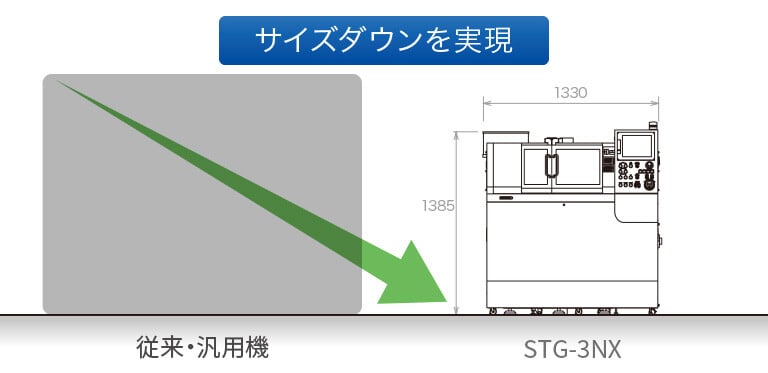

小型化・省スペース

大きな設置面積を必要とせず、工場スペースの有効活用に貢献。高さを低くすることにより作業者の視界を確保し、ストレスのない工場環境を実現。

高精度・高能率加工

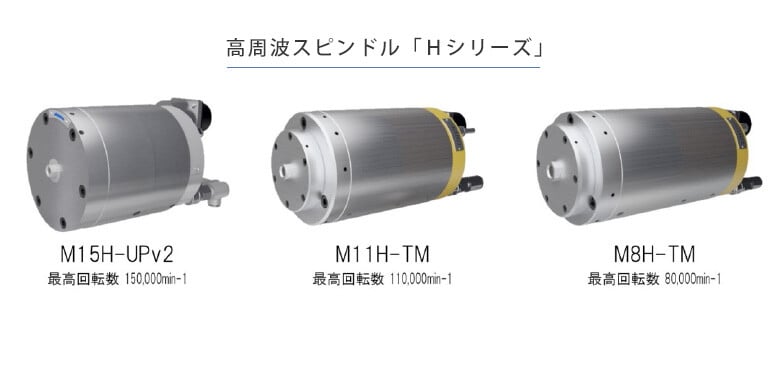

高出力、高剛性はもとより、低環境負荷、静音化を追及した新型高周波スピンドル 「Hシリーズ」 を搭載。最小内径φ0.3mmまで研削可能。

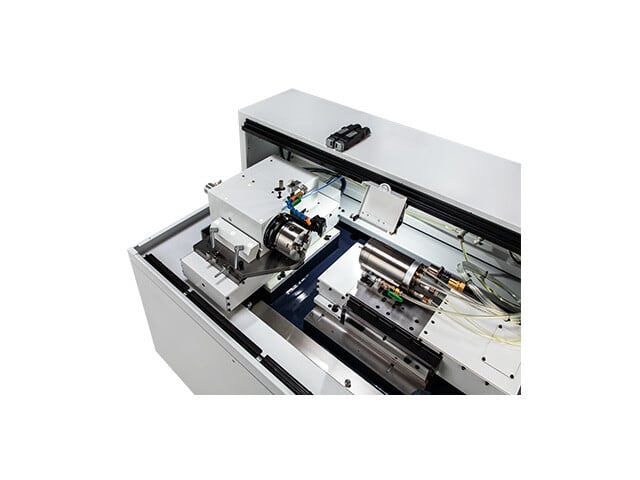

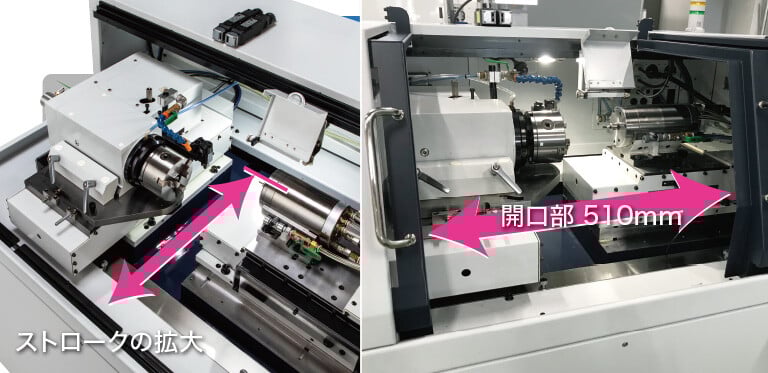

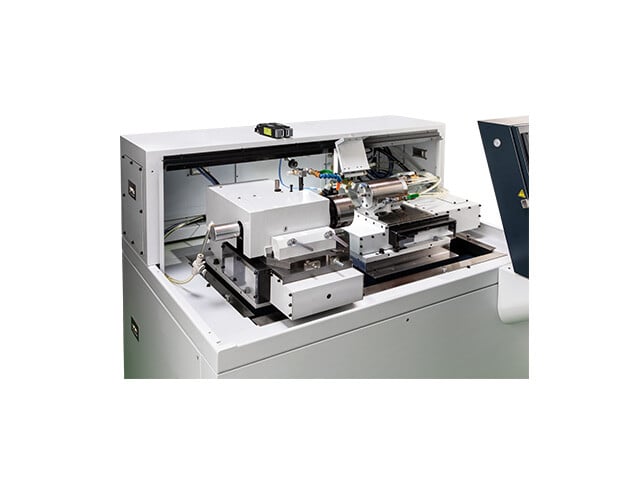

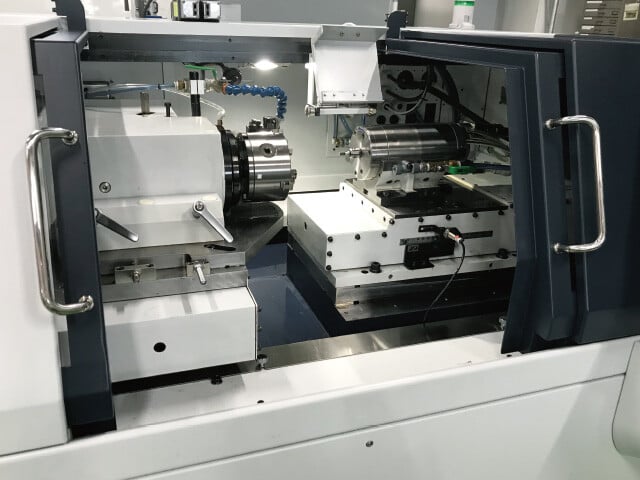

作業性・メンテナンス性向上

主軸台テーブルのストロークおよびカバー開口部の拡大により、ワーク脱着や機上測定などの作業性を向上。

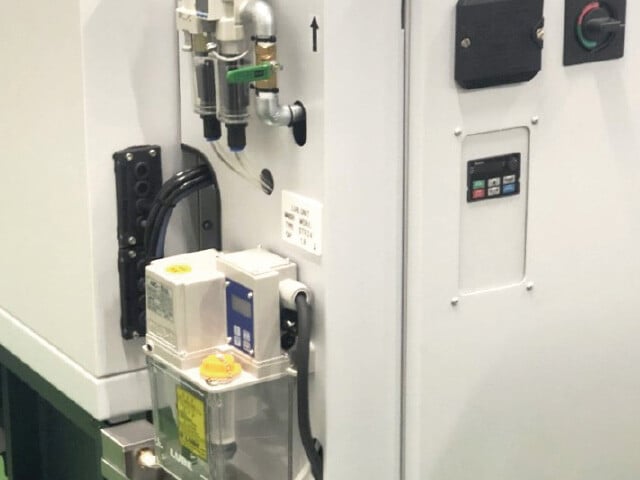

脱着可能な防水カバー構造や補器類の集中配置によりメンテナンスを容易化。

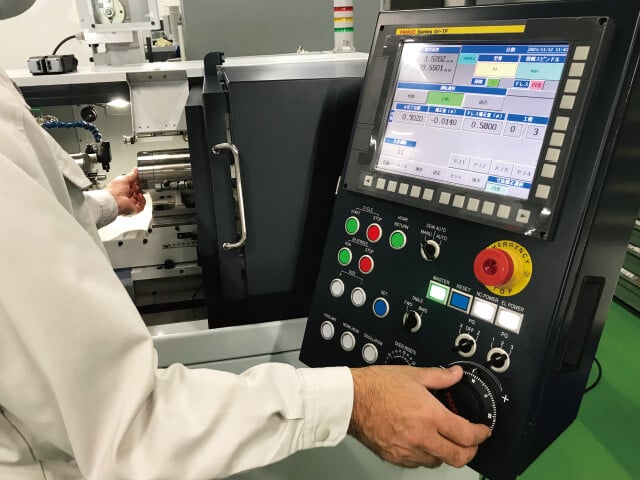

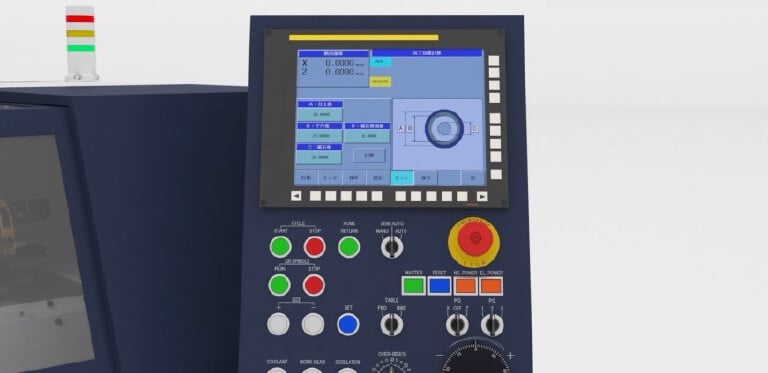

対話式データ入力・IoT対応

独自に開発した対話式データ入力画面により、加工条件入力を簡略化。ファナック社のFILED Systemに対応。

CHUCK TYPE
チャックタイプ

  • スクロールチャック(標準)

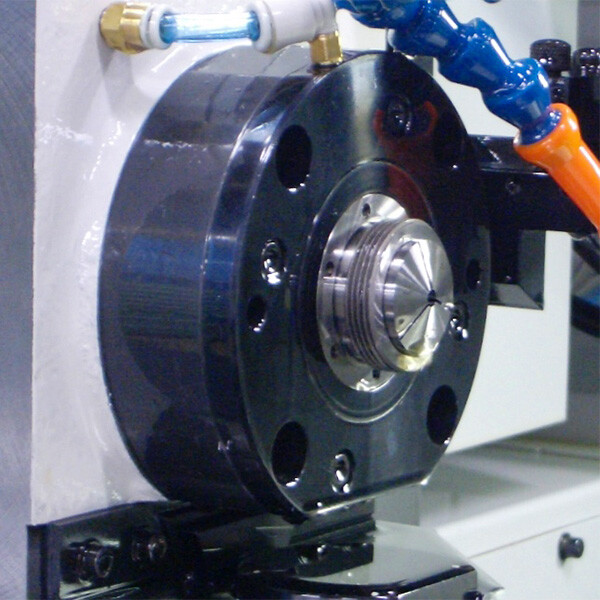

  • コレットチャック(オプション)
  • エアーチャック(オプション)

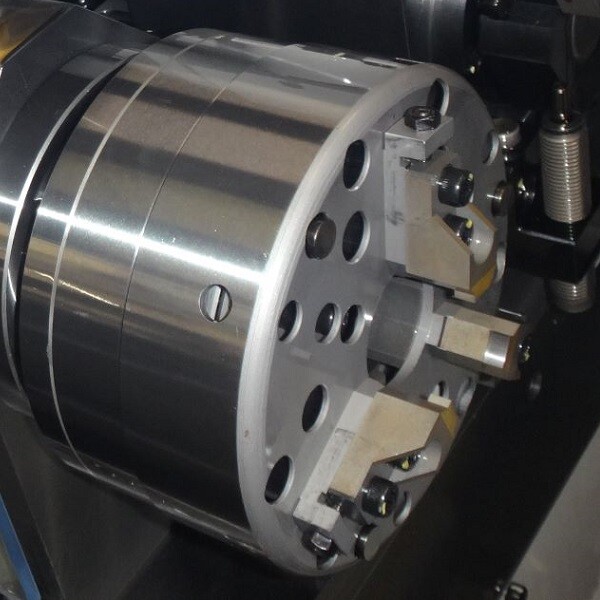

  • ダイヤフラムチャック(オプション)

WORK SAMPLES
加工事例

  • 歯車歯車
  • リングゲージリングゲージ
  • コレットコレット
  • セラミックス部品セラミックス部品
  • 金型部品金型部品

MOVIE
紹介動画

CONTACT US
お問い合わせ

お電話でのお問い合わせ☎ 047-392-2091

WEBフォームでのお問い合わせお問い合わせ入力フォーム

MACHINING RESULTS
加工実績

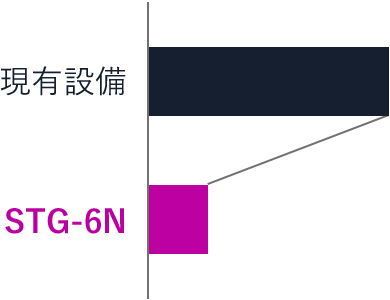

加工時間短縮による生産効率の向上

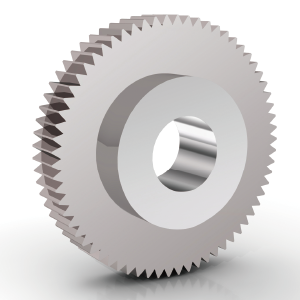

  • 歯車

    歯車内径サイズ:φ40×37mm
    材質:SCM415

  • 加工機種:STG-6N

  • 加工時間
    80%短縮
  • 加工精度

    表面粗さRa0.1μm以下

    向上

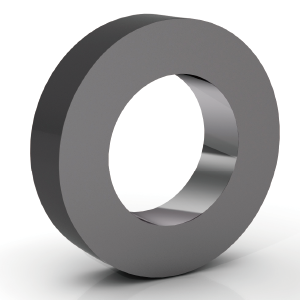

  • リングゲージ

    リングゲージ内径サイズ:φ50×20mm
    材質:SKS31

  • 加工機種:STG-6N

  • 加工時間
    56%短縮
  • 加工精度

    真円度0.3μm以下

    表面粗さRa0.1μm以下

    向上

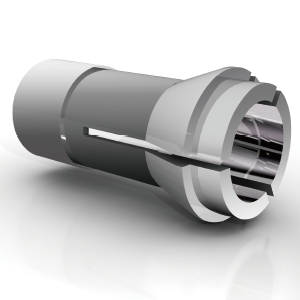

  • コレット

    コレット内径サイズ:φ30×20mm
    材質:超硬

  • 加工機種:STG-6N

  • 加工時間
    70%短縮
  • 加工精度

    表面粗さRa0.1μm以下

    向上

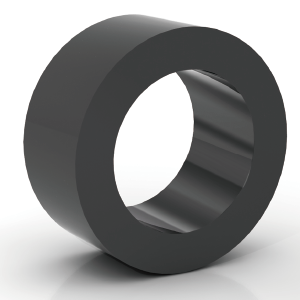

  • セラミックス部品

    セラミックス部品内径サイズ:φ50×20mm
    材質:SiC

  • 加工機種:STG-3N

  • 加工時間
    78%短縮
  • 加工精度

    真円度0.35μm以下

    表面粗さRa0.4μm以下

    向上

匠の技で高精度かつ省エネルギーを実現し、
工場・工具にやさしい内面研削盤をご提供いたします。

  • 加工時間
    削減

  • 加工精度
    向上

  • 設備占有面積
    削減

  • エネルギー消費
    削減

SPECIFICATIONS
機械仕様

CNC内面研削盤
STG-6N

本体・寸法
加工サイズ 穴径 Max φ100mm
主軸 回転数
旋回角度
Max 1,200min-1
-5˚〜15˚
チャック サイズ
タイプ
6インチスクロールチャック(標準)
他、各種チャック(対応可)
砥石軸
スピンドル
機種
(最高回転数)
SSPG-042 (42,000min-1)
主軸テーブル ストローク 200mm
砥石台テーブル ストローク 300mm

CNC内面研削盤
STG-3N

本体・寸法
加工サイズ 穴径 φ0.3~30mm
主軸 回転数
旋回角度
Max 2,000min-1
-5˚〜50˚
チャック サイズ
タイプ
4インチスクロールチャック(標準)
他、各種チャック(対応可)
砥石軸
スピンドル
機種
(最高回転数)
M15H-UP (150,000min-1)
M11H-TM (110,000min-1)
M8H-TM (80,000min-1)
主軸テーブル ストローク 160mm
砥石台テーブル ストローク 160mm
