精機部

工作機械や半導体製造機器、電子部品加工機など広い分野で高まる超精密加工のニーズ。

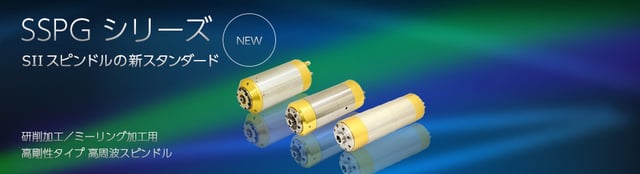

SSPGシリーズは、そうした幅広い要求に応えるため、最高レベルの精度と汎用性を追求し開発されました。超高精度・高出力・高剛性の実現により、スピンドル１本で高速粗加工から精密仕上げ加工まで対応可能です。また、カスタマイズが容易で、ミーリング加工用にも仕様変更できます。
SSPGシリーズがお客様のニーズを形にします。

用途

  • 研削加工
  • ミーリング加工

仕様

  • 潤滑
    オイルエアー
  • 胴系
    φ100/φ120/φ150
  • 工具取付
    ネジ + インロー(ATC/マニュアルHSK/コレット方式にカスタマイズ可能)

特長(SSPGシリーズ)

高出力 ～33kW(従来機比1.1倍～2.1倍)
省エネ 従来機と比較しエア消費量削減、潤滑油消費量は1/6
高剛性 大径軸受採用
高精度 ベアリング等級UP採用
高速回転 ～150,000min-1
汎用性 お客様のニーズに合わせた カスタマイズが可能
互換性 海外製スピンドルの形状互換(※当社M/Hシリーズとの取付互換はありません。)

製品一覧

モデル 最高回転数
[min-1]		 出力(S1)
[kW]		 トルク(S1)
[Nm]		 胴径
[mm]
SSPG-030 T330 30,000 33.0 15.0 φ150
SSPG-030 T230 30,000 23.0 14.6 φ150
SSPG-045 T100 45,000 10.0 3.23 φ120
SSPG-060 T037 60,000 3.7 0.57 φ100
SSPG-075 T045 75,000 4.5 0.57 φ100
SSPG-090 T025 90,000 2.5 0.27 φ100
SSPG-150 S010 150,000 0.94 0.06 φ80

SIIグリーン商品

eco-products-logo

「SIIグリーン商品」とは、当社独自の環境配慮基準(SIIグリーン商品基準)を満たした商品に対して適用するもので、上記のシンボルマークにより環境配慮型製品であることを明確にします。このラベルはISO14021規格の環境ラベルタイプII(自己宣言型)に相当します。
