SPECIFICATIONS

Type MS920SE
Nominal Voltage(V) 3
Charge Voltage (Standard Charge Voltage)(V) 2.8 to 3.3(3.1)
Nominal Capacity(mAh) 11.0
Internal Impedance(Ω) 35
Standard Discharge Current(mA) 0.050
Maximum Discharge Current (Continuous)(mA) 0.80
Cycle Life (Time)100% D.O.D(Depth of Discharge) 100
Cycle Life (Time)20% D.O.D(Depth of Discharge) 1000
Size Diameter(mm) 9.5
Size Height(mm) 2.1
Weight(g) 0.47
MS920S

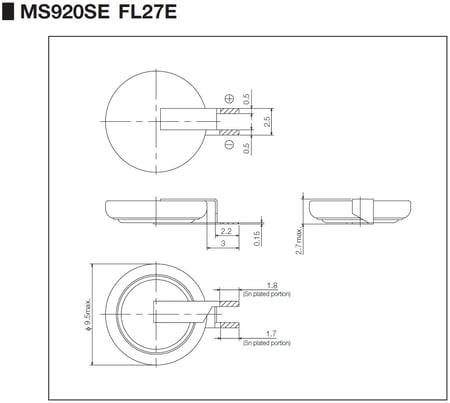

MS920SE FL27E

MS920SE is not reflowable. Please mount them on PCB by hand soldering.

Go to top of page

CHARACTERISTICS

Click to enlarge.

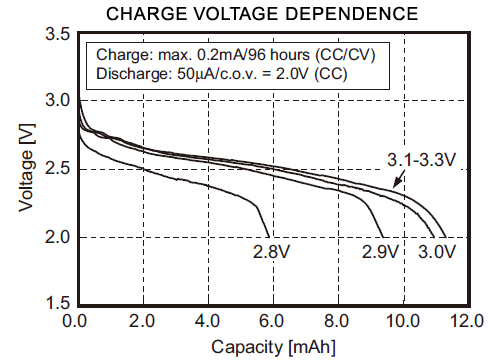

Charge Voltage Dependence

Charge Voltage Dependence

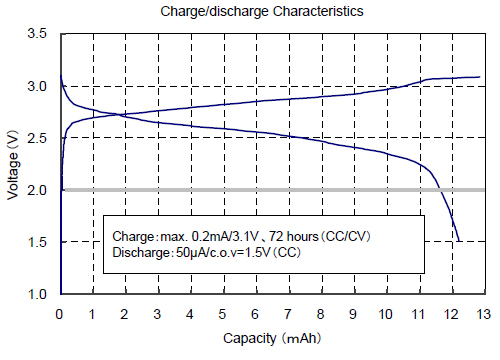

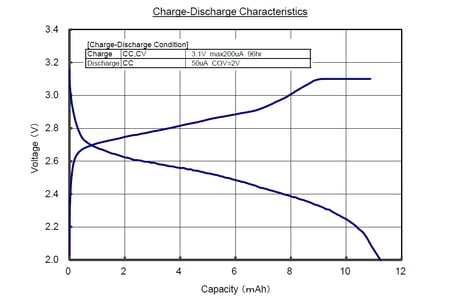

Charge / Discharge Characteristics

Charge / Discharge Characteristics

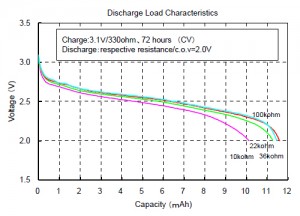

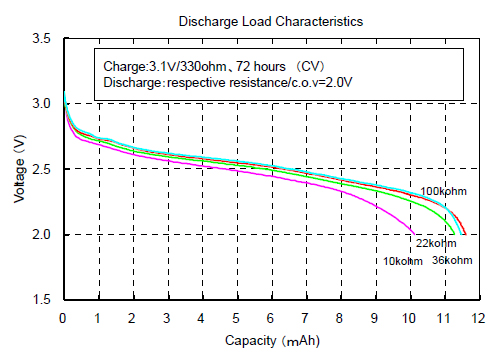

Discharge Load Characteristics

Discharge Load Characteristics

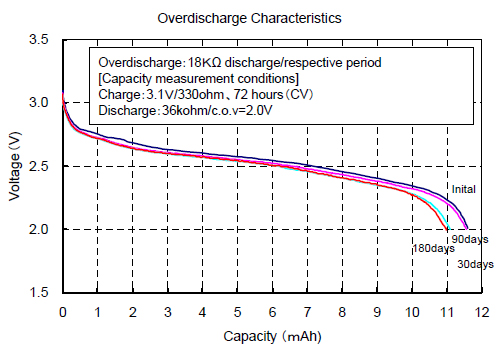

Overdischarge Characteristics

Overdischarge Characteristics

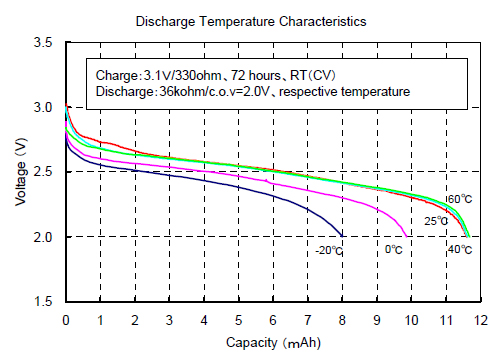

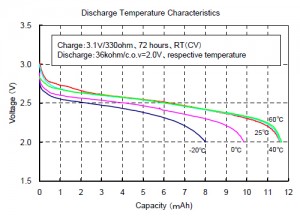

Discharge Temperature Characteristics

Discharge Temperature Characteristics

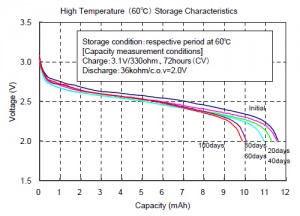

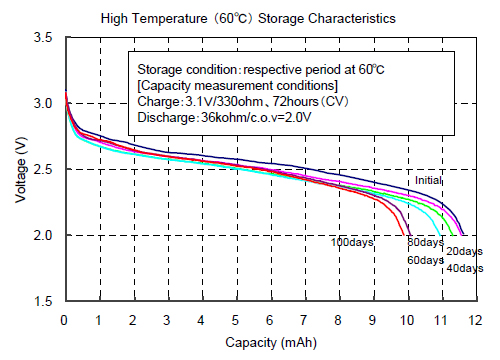

High Temperature (60℃) Storage Characteristics

High Temperature (60℃) Storage Characteristics

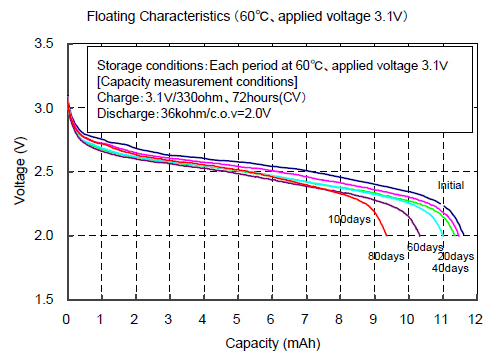

Floating Characteristics (60℃, applied voltage 3.1V)

Floating Characteristics (60℃, applied voltage 3.1V)
