応用回路例 RTC (リアルタイムクロック)のバックアップ

携帯機器等での時計機能のバックアップ

▶︎ MSリチウム二次電池 MS614SE

▶︎ CMOS リアルタイムクロックIC S-35390A
  時計動作電圧:1.3to5.5V、消費電流:0.25μA

▶︎ 水晶振動子 SMD低CL発振子 SSP-T7-FL
  CL=6.0pF, R1=65kΩ max.

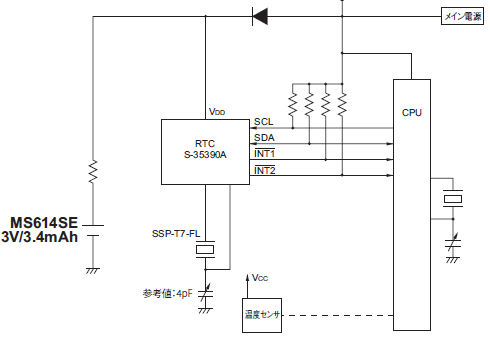

推奨アプリケーション回路例:RTCのバックアップ用途

file_CIRCUIT_MATCHING_1_FILE_01

※この回路図は参考例です。実際に使用するときは、各製品のデータシートを参照ください。

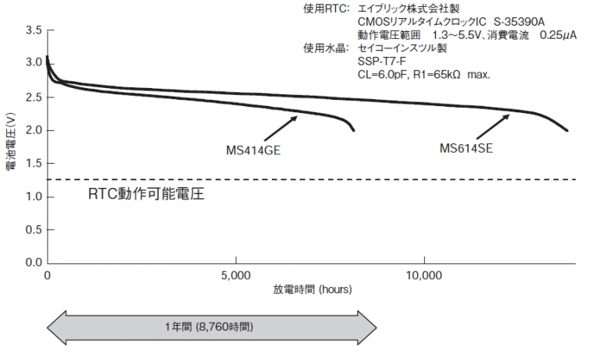

MS414GE / MS614SEを用いた場合のRTCのバックアップ時間例

3a292badbf788d94de4ec4dfad97eb74-768x458

※このグラフは目安です。動作時間は実際の使用条件によって変動します。



詳細につきましては、弊社までご相談下さい。
