MICRO ENERGY

マイクロエナジー

TSリチウム二次電池 TS621E

仕様

形式 TS621E
公称電圧(V) 1.5
充電電圧(V)*1 1.5 ~ 3.0
公称容量(電圧範囲V)(mAh) 1.3(1.5~1.0)
2.5(2.3~1.0)
内部インピーダンス(Ω) *2 50
標準放電電流(mA) 0.025
サイクル寿命(回)100%充放電 *3 100
サイクル寿命(回)20%充放電 1000
寸法直径(mm) 6.8
寸法高さ(mm) 2.1
質量(g) 0.23

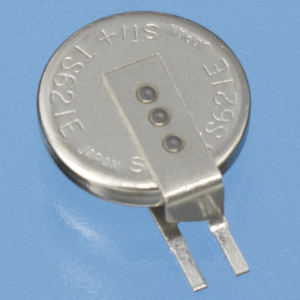

TS621EforWeb-150x150

TS621E FL11E

*1・・・・充電方式は、定電圧充電を推奨します。但し、充電電流には制限があり、電流制限抵抗を入れる必要があります。
*2・・・・交流法による値。充電状態で測定。
*3・・・・最低保証容量の50%を維持する充放電繰り返し回数。
TS621Eはリフロー実装は不可です。手はんだで実装してください。

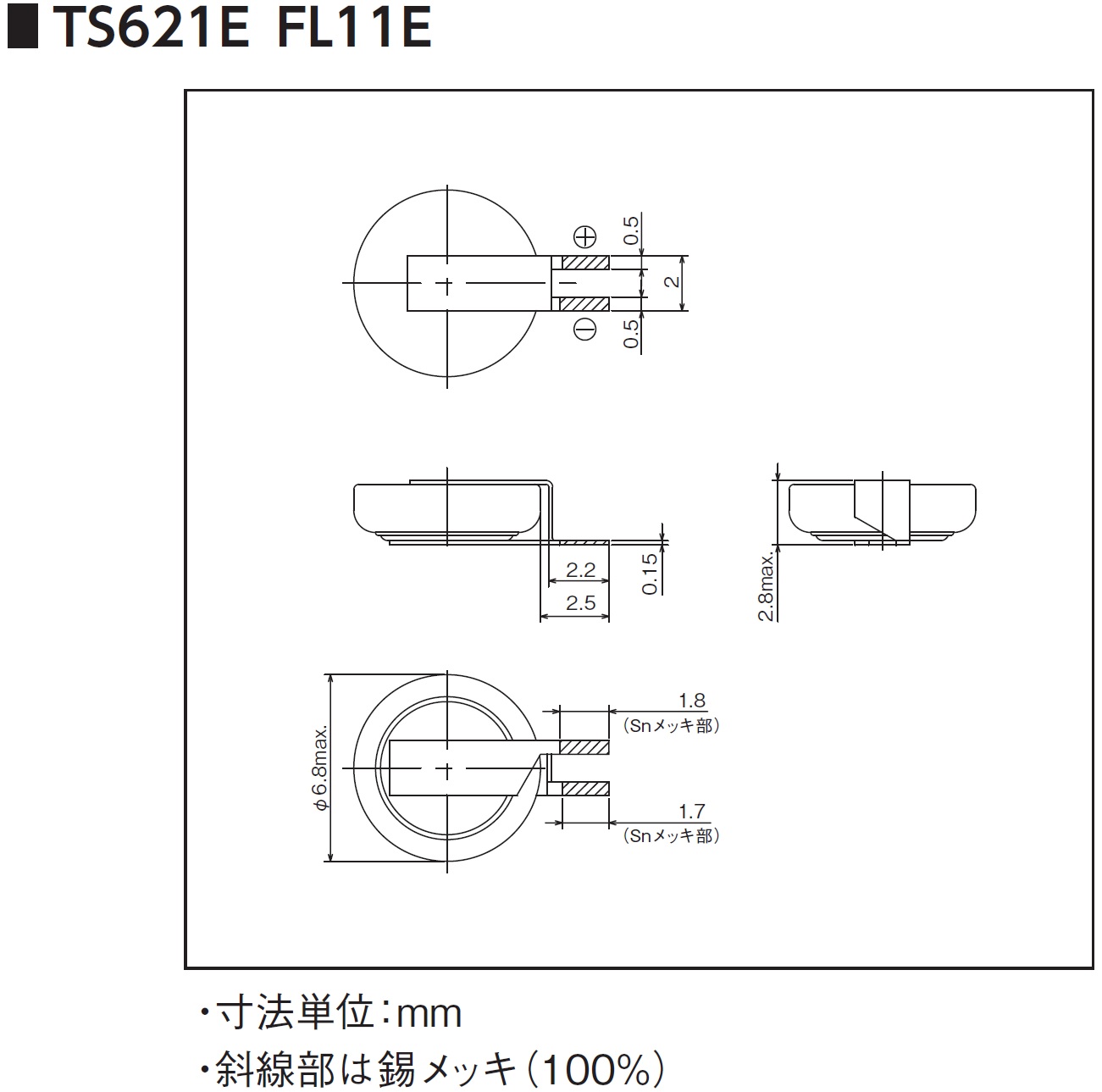

標準端子

file_EXTENDED_PRDCT_SPEC_323_FILE_2023_TS621E_FL11E

画像をクリックすると拡大表示します。

特性

グラフをクリックすると拡大表示します。

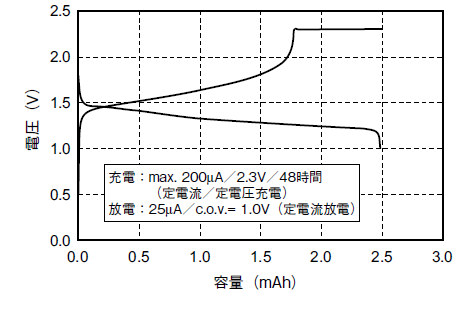

充放電特性

db2b851b487cbd75539313bb1c5d1111

充電電圧特性

db2b851b487cbd75539313bb1c5d1111-300x201

詳細につきましては、弊社までご相談下さい。
