概要
<新製品>Profile GEM-S,GEM-Cシリーズ検出器をリリース!
Profileシリーズ検出器に新たにGEM-S,GEM-C検出器をリリースいたしました。
GEM-S、GEM-C検出器は Stable,Thin Front Contact [STFC]採用により P型検出器でありながら低エネルギ側は4keVまでの測定が可能です。
また、GEM-S、GEM-Cシリーズ検出器は、従来のGEM、GMX検出器より低エネルギ領域で高い効率を持った検出器です。
(例.GEM-S8530は、59kevの効率に関し、GEM50検出器の約6倍GMX50検出器の約2.5倍の効率です。)
更に、GEM-S,GEM-Cシリーズ検出器は、効率の劣化すること無しに室温での保管が可能です。
GEM-S, GEM-C 検出器のカタログはこちらをご覧ください。

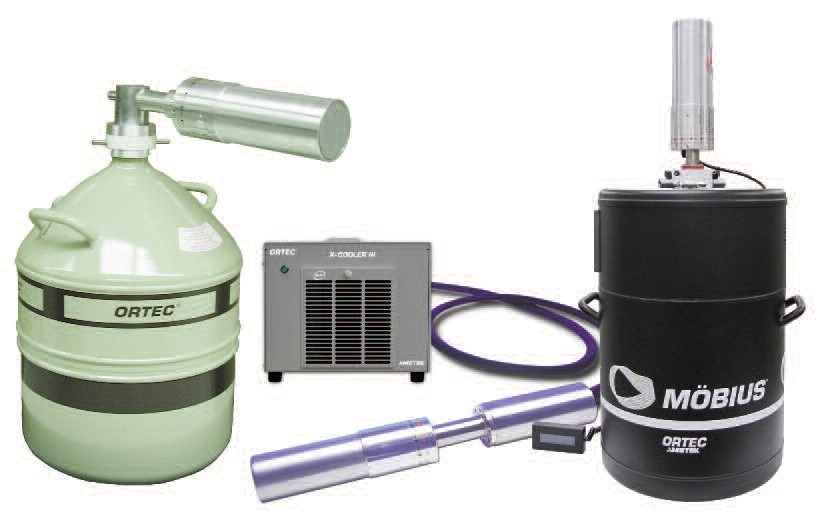

PROFILEシリーズ(GEM-F,GEM-F)は特定の試料の測定形状に対して最適化された検出器です。LO-AX の形状に GEM と同様の700μmのコンタクトを持ち、結晶の長さより直径が長い
Fタイプ、Fタイプと同様の形状に極薄い約10μmのコンタクトを持つ
FXタイプ、結晶の長さが直径よりわずかに長い
Mタイプの3タイプがあります。
【Fタイプ】: 直径>長さの形状により低エネルギー側の分解能に優れています。ポイントソース・フィルターペーパー・ボトル等のエンドキャップ上での測定、検出器間近での面積の大きな試料の測定、ドラムモニタに適しています。【FXタイプ】: 10keVまでのエネルギーを測定可能で、低エネルギー側でも高エネルギー側でも優れた分解能を発揮します。ポイントソース、フィルタ・ボトル・ペトリ皿のような面積の大きな試料測定に適しています。
【Mタイプ】: マリネリビーカーに最適な形状です。マリネリビーカー・ポイントソース・面積の大きな試料の測定に適しています。
ストリームライン、PopTop両方の供給が可能です。
(ストリームライン選択時は型式から”P4″をはずします。)
特長
- 特定のアプリケーションに最適化された3タイプの検出器
- 実際使用する計数ジオメトリに対して、IEEE標準相対効率より優れた絶対効率を提供可能
- 結晶の寸法を保証
製品仕様
【SPタイプ】
- 測定エネルギー範囲: 3keV〜10MeV
- 相対効率: 7〜50%
- 分解能(5.9keVに対して) : 300〜425eV
- 分解能(1.33MeVに対して): 1.8〜1.9keV
- P/C比: 35:1〜55:1
【Sタイプ】
- 測定エネルギー範囲: 3keV〜10MeV
- 相対効率: 7〜65%
- 分解能(5.9keVに対して) : 350〜500eV
- 分解能(1.33MeVに対して): 1.8〜1.9keV
- P/C比: 35:1〜65:1
【Cタイプ】
- 測定エネルギー範囲: 3keV〜10MeV
- 相対効率: 10〜175%
- 分解能(122keVに対して): 800〜1300eV
- 分解能(1.33MeVに対して): 1.8〜2.3keV
- P/C比: 41:1〜90:1
【Fタイプ】
- 測定エネルギー範囲: 40keV〜10MeV
- 相対効率: 20〜60%
- 分解能(122keVに対して): 675〜850eV
- 分解能(1.33MeVに対して): 1.8〜2.1keV
- P/C比: 40:1〜62:1
【Mタイプ】
- 相対効率: 20〜175%
- 分解能(122keVに対して): 875〜1300eV
- 分解能(1.33MeVに対して): 1.8〜2.3keV
- P/C比: 60:1〜90:1
シリーズラインアップ
型式 | 結晶
サイズ
有感直径
+0/-2
(mm) | 結晶
サイズ
有感長
-0/+10
(mm) | エネルギー
分解能
(FWHM)
5.9keV(eV)* | エネルギー
分解能
(FWHM)
122keV(keV)* | エネルギー
分解能
(FWHM)
1.33MeV(keV)* | ピーク
シェイプ
FW.1M/
FWHM
代表値* | ピーク
シェイプ
FW.02M/
FWHM
代表値* | ピーク対コンプトン比* | 相対効率(%)ノミナル** | エンド
キャップ
直径 (mm) |
GEM-F5930P4 | 59 | 30 | - | 675 | 1.8 | 1.90 | 2.65 | 40 | 20 | 70 |
GEM-F7040P4 | 70 | 40 | - | 750 | 1.9 | 1.90 | 2.65 | 50 | 40 | 83 |
GEM-F8250P4 | 82 | 50 | - | 850 | 2.1 | 2.00 | 3.00 | 62 | 60 | 95 |
GEM-M5060P4 | 50 | 60 | - | 875 | 1.8 | 1.90 | 2.55 | 60 | 20 | 70 |
GEM-M5970P4 | 59 | 70 | - | 900 | 1.8 | 1.90 | 2.65 | 62 | 38 | 70 |
GEM-M7080P4 | 70 | 80 | - | 950 | 1.9 | 2.00 | 3.00 | 75 | 66 | 83 |
GEM-M8295P4 | 82 | 95 | - | 1300 | 2.1 | 2.00 | 3.10 | 85 | 115 | 95 |
GEM-M94100P4 | 94 | 100 | - | 1300 | 2.3 | 2.00 | 3.10 | 90 | 175 | 108 |
GEM-S5020P4 | 50 | 20 | 350 | 650 | 1.8 | 1.90 | 2.55 | 35 | 7 | 70 |
GEM-S5825P4 | 58 | 25 | 400 | 650 | 1.8 | 1.90 | 2.65 | 35 | 15 | 70 |
GEM-S7025P4 | 70 | 25 | 450 | 650 | 1.9 | 1.95 | 2.75 | 40 | 20 | 83 |
GEM-S7030P4 | 70 | 30 | 450 | 700 | 1.9 | 2.00 | 2.90 | 40 | 28 | 83 |
GEM-S8530P4 | 85 | 30 | 500 | 700 | 1.9 | 2.00 | 2.90 | 55 | 50 | 108 |
GEM-S9430p4 | 94 | 30 | 500 | 700 | 1.9 | 2.00 | 2.90 | 65 | 65 | 108 |
GEM-SP5020P4 | 50 | 20 | 300 | 585 | 1.8 | 1.90 | 2.55 | 35 | 7 | 70 |
GEM-SP5825P4 | 58 | 25 | 340 | 585 | 1.8 | 1.90 | 2.65 | 35 | 15 | 70 |
GEM-SP7025P4 | 70 | 25 | 380 | 585 | 1.8 | 1.95 | 2.75 | 40 | 20 | 83 |
GEM-SP8530P4 | 85 | 30 | 425 | 630 | 1.9 | 2.00 | 2.90 | 55 | 50 | 108 |
オプション
【オプション】
- -RB: PopTop低バックグラウンドオプション(カーボンファイバーエンドキャップ)
- -PL: 高計数率プリアンプオプション(FXシリーズは選択不可)
- -SMP: ポジティブバイアス検出器用SMART-1
- -LB-C: ストリームライン低バックグラウンド検出器オプション(カーボンファアイバーエンドキャップ)
- -XLB-C: ストリームライン極低バックグラウンド検出器オプション(カーボンファアイバーエンドキャップ)
- -HJ: ストリームラインプリアンプ外付け&高圧フィルターオプション
* FWHM=Full Width at Half Maximum(半値幅)
FW.1M=Full Width at 0.1 Maximum(1/10幅)
FW.02W=Full Width at 0.02 Maximum(1/50幅)
ORTEC標準エレクトロニクスを用い、ANSI/IEEE標準325-1966に沿って、1000cpsの線源に対して測定された全システム分解能
** 相対効率 ANSI/IEEE標準325-1996
FXシリーズで採用する独自のコンタクトは40keV以下のエネルギーで極めて高い透過力を提供します。ただし、20?25℃かそれ以上の室温で長時間保管した場合、20keV以下のエネルギーで透過力が不安定になります。20keV以下での不安定さを抑える必要がある場合、FXシリーズを室温での保管を控え、冷却しておくことをお勧めします。
