ディレイ

アナログ信号およびロジック信号のいくつかのソースに関する実験においては、通常異なる経路からの信号が決定点に同時に到着するよう調整されます。これがディレイモジュールの機能です。アナログ信号では、パルス振幅情報が保存されなれけばなりません。その結果、同軸ケーブルまたはランプ・パラメータのディレイラインを使ってディレイを発生します。

ロジックパルスには3つの方法が用いられます。短いディレイには、同軸ケーブルを使用します。多くのディレイセクション間でバッファとして動作するロジックゲート付きのランプパラメータのディレイを使用すると、よりコンパクトです。以上2つの方法は各パルスのデッドタイムを最小にします。デッドタイムが問題でなければ、ロジックパルスで長いディレイを達成するには、ゲート・ディレイジェネレータを使用します。この場合、最初のロジック信号はワンショット回路をトリガーします。ワンショットパルスの幅はディレイを設定し、ワンショット信号の立下りは出力パルスをトリガーします。一般に、それ以外のワンショットで出力パルス幅を設定します。

ディレイユニット比較表

1件〜5件 (全5件)

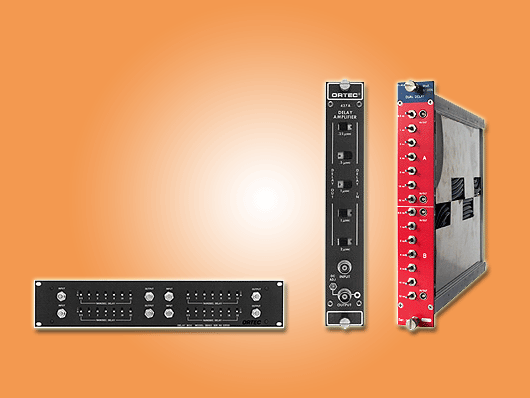

DB463 【ディレイボックス】

特長 コインシデンス回路またはTACを内蔵した高速タイミングチャンネルを調節 4チャネル リニアまたはロジック信号用の校正済みケーブルディレイ(50Ω) ディレイ 0〜63.5ns(0.5nsステップ)   仕様 セクシ […]

メーカー名 : ORTEC

カタログPDF

PDF

425A 【ナノセカンドディレイ】

特長 コインシデンス回路またはTACを内蔵した高速タイミングチャンネルを調節 リニアまたはロジック信号用の校正済みディレイケーブル(50Ω) ディレイ 2〜65ns(1nsステップ)   仕様 セクション数: 1 入力数 […]

メーカー名 : ORTEC

カタログPDF

PDF

725【Multi-Trigger Digital Delay Generator】

概要 この725は、8入力、8出力、および8個のタイマを持っており、プログラミングによるタイミングチャンネルのセットアップ機能をもつディレイジェネレータです。 利用領域として、各種実験分野や工業分野での利用が見込まれます […]

メーカー名 : BNC

カタログPDF

PDF

N108A 【デュアルディレイユニット】

特長 2セクション ディレイ 1.6ns〜65.1ns/セクション 電源不要 0.5nsステップ 精度 ±100ps(ディレイライン0.5〜8nsで)、±200ps(ディレイライン>8ns) 入力反射 <7%   仕様 […]

メーカー名 : CAEN

カタログPDF

PDF

V972 【ディレイユニット】

特長 校正済み50Ω同軸ケーブル経由で完全なパッシブディレイ 分解能 0.5ns 精度 100ps VSWR(電圧定在波比) <1.15   仕様 セクション数: 1 入力数/セクション: 1 analog  出力数/セ […]

メーカー名 : CAEN

カタログPDF

PDF
