アンプ 【タイミングアンプ】

btn_selection_rollout btn_selection_rollout

プリアンプや光電子増倍管からの検出器信号が十分な振幅である場合、その出力をタイミングディスクリミネータに直接接続することで最良のライズタイム(立上り時間)を得て、時間分解能に対するノイズの影響を最小に抑えられます。時間情報を取り出す前に検出器信号を増幅または整形する必要がある場合は、特にタイミング用に設計されたアンプを使用します。

タイミングアンプは、出力ライズタイムが低ナノ秒またはサブ・ナノ秒レンジに設計されています。そのような高速ライズタイムを達成することで、通常は直線性および温度安定性が低下します。後者のパラメータはタイミングアプリケーションにおける低ノイズ、高速ライズタイム程重要ではありません。出力パルスの極性は通常、高速タイミングディスクリミネータと互換性のあるネガティブで、伝統的に光電子増倍管のアノードからのネガティブ出力パルスで直接動作するように設計されています。

ワイドバンドアンプは信号のライズタイムやディケイタイムを制御しません。代表的には優れた時間分解能のために、最も高速なライズタイムを必要とする光電子増倍管やシリコン荷電粒子検出器に使用します。

1件〜6件 (全6件)

9302 【ファストアンプ & ディスクリミネータ)】

特長 光子、電子、イオン測定用高速アンプ・ディスクリミネータ 100MHz 計数対応 レートモニタ機能 ライズタイム: 3.0ns(代表値) ゲイン: 20 or 200 出力レンジ: 0〜-500mV(50Ω) 入力ノ […]

メーカー名 : ORTEC

カタログPDF

PDF

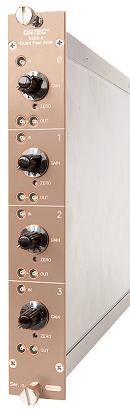

9309-4【4連ファストアンプ】

特徴 PMT,光ダイオード,マルチチャネルプレートのfast信号の増幅に好適 独立した4入力が可能。 INPUT:4ch、1入力/ch OUTPUT:4ch、2出力/ch ゲイン:0 ot 10 (±6%) (11 […]

メーカー名 : ORTEC

カタログPDF

PDF

9310-16【16チャネルファストアンプ】

特徴 PMT,光ダイオード,マルチチャネルプレートのfast信号の増幅に好適 独立した16チャネルの入力が可能。 INPUT:16ch、1入力/ch OUTPUT:16ch、2出力/ch ゲイン:固定 10 (±6 […]

メーカー名 : ORTEC

カタログPDF

PDF

FTA820A 【8連ファストタイミングアンプ】

特長 PMT、電子増倍管、フォトダイオード、マイクロチャネルプレート、荷電粒子検出器からの高速アナログ信号を増幅 ライズタイム 1ns以下 ゲイン 200 出力レンジ 0〜-5V(50Ω) ライズタイム: 1ns以下 ゲ […]

メーカー名 : ORTEC

カタログPDF

PDF

V974 【4ch ファストアンプ】

特長 最大入力バンド幅 170MHz ライズタイム <2ns ゲイン 0〜10(×1ステップ) 出力ダイナミックレンジ ±2V 入力ノイズ <70μs rms I/Oディレイ <3ns チャンネルのカスケード可 ライズタ […]

メーカー名 : CAEN

カタログPDF

PDF
