クレート

CAMAC(Computer Automated Measurement and Control Standard)規格のモジュールを装着する最大25のスロットを持ち、標準19インチラックに適合する箱をCAMACクレートと言います。コマンドやデータの通信および電源の供給は、背面のバスを通じて行われます。クレートの右端、25番目のスロットはコントロール専用で、クレートコントローラを装着します。

VME(Versa Module Eurocard IEEE1014)規格は、マスター/スレーブモジュール式の非同期コンピュータアーキテクチャで、データの転送や保存、処理に使用します。これを装着するVMEクレート1は最大21スロット、スロットゼロがコントロール専用です。VMEバスのバックプレーンは、J1コネクタの他、J1/J2、J1/Jaux/J2を有するタイプがあります。VMEクレート各部の名称はこちら

VXI規格は8Uまたは6UビンのCサイズと、12Uまたは9UビンのDサイズのVXIボード用、2種類あります。VXIクレートは背面部にバックプレーンを配し、ノイズおよびリップルを5mVpp(バンド幅0-300MHz)以下に保ちます。最大13スロット、スロット0はコントロール用です。

1件〜8件 (全8件)

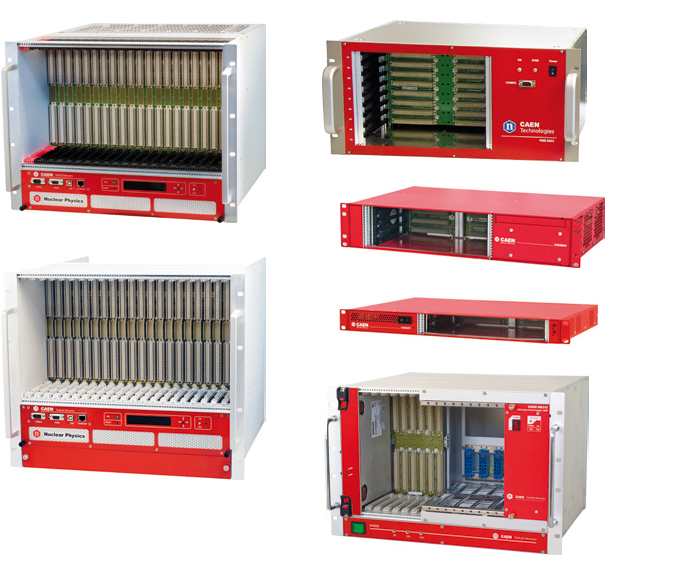

VME8001【2スロットVMEクレート】

仕様 19”x1U VME:2スロット(6U×160mmVME モジュール) 最大出力200W 過電圧・加熱保護 VME64 J1/J2 backplane 電源:100 Vac or 230 Vac, 50÷60 Hz […]

メーカー名 : CAEN

カタログPDF

PDF

VME8008【8スロットVMEクレート】

仕様 19”x4U VME:8スロット(6U×160mmVME モジュール) 最大出力365W 過電圧・加熱保護 VME64 J1/J2 backplane 電源:100-240 Vac, 50÷60 Hz 出力:25A […]

メーカー名 : CAEN

カタログPDF

PDF

VME8004B【4スロットVMEクレート】

仕様 19”x2U VME:4スロット(6U×160mmVME モジュール) 最大出力365W 過電圧・加熱保護 VME64 J1/J2 backplane 電源:100-230 VAC, 50-60 Hz 出力:25A […]

メーカー名 : CAEN

カタログPDF

PDF

VME8010【低価格VMEクレート】

仕様 19”x7U(6+1) VME:21スロット(6U×160mmVME モジュール) 最大出力470W 過電圧・加熱保護 VME64 J1/J2 backplane 電源:100-230VAC , 50-60Hz 出 […]

メーカー名 : CAEN

カタログPDF

PDF

VME8011【低価格VMEクレート】

仕様 19”x7U(6+1) VME:21スロット(6U×160mmVME モジュール) 最大出力470W 過電圧・加熱保護 VME64 J1/J2 backplane 電源:100-230 VAC, 50-60 Hz […]

メーカー名 : CAEN

カタログPDF

PDF

VME8100【VMEクレート】

仕様 19”x8U(6+2) VME:21スロット(6U×160mmVME モジュール) 最大出力2500W 過電圧・加熱保護 VME64 VME65Xbackplane CAN bus, Ethernet,USB, R […]

メーカー名 : CAEN

カタログPDF

PDF

VME8200【VMEクレート】

仕様 19”x9U(6+3) VME:21スロット(6U×160mmVME モジュール) 最大出力2500W 過電圧・加熱保護 VME64X backplane CAN bus, Ethernet,USB, RS232  […]

メーカー名 : CAEN

カタログPDF

PDF

NV8020A【VME/NIM共用クレート】

特長 VMEとNIMの共用クレート VME:6スロット(6U×160mmVME モジュール) NIM:7スロット(5スロットフリー) 過電圧・加熱保護 仕様 最大出力:VME  365W        NIM  150W […]

メーカー名 : CAEN

カタログPDF

PDF
