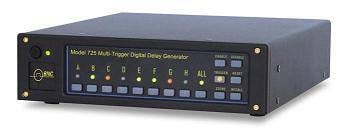

725【Multi-Trigger Digital Delay Generator】

概要

この725は、8入力、8出力、および8個のタイマを持っており、プログラミングによるタイミングチャンネルのセットアップ機能をもつディレイジェネレータです。
利用領域として、各種実験分野や工業分野での利用が見込まれます。
プログラムは Labview または Windows下で制作・動作します。

特徴

  • 入力数:8(BNC)
  • 出力数:8(BNC)
  • タイマー数:8(個々に以下のモードをサポート可)
     ・ディレイ-パルスモード
     ・ダイナミックディレイ-パルスモード
     ・トグル出力モード
     ・ノイズ-サプレッションモード
     ・フィックスモード
     ・パッシブモード
     ・クロックモード
     ・TDCモード
  • ディレイ分解能:10ns

仕様

  • 入力インピーダンス:4.7kΩ
  • 入力キャパシタンス:20pF
  • 出力電圧レベル  :0.1〜+4.5V(typical)
  • 入出力ボルテージ保護:-30〜+30V
  • 電   源: 100〜250 VAC 50〜60Hz、0.5A
  • 外形寸法: W208×D242×H560 mm
