SPRONの復元性1 SPRONの復元性2

SPRONの復元性

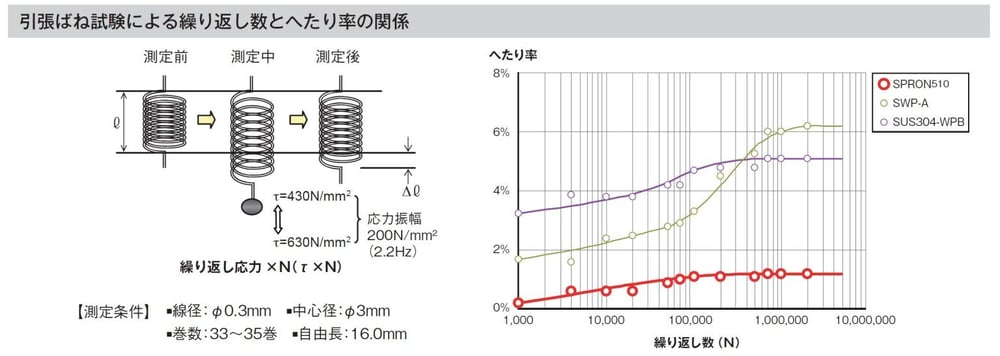

引張ばね試験による繰り返し数とへたり率の関係

当社試験では、『SPRON510』は100万回以上の繰り返し負荷後も、ばね長さの変化率（へたり率）が約1%に留まりました。これは同条件で評価したSWP-AやSUS304-WPBと比較して変化が小さく、繰り返し使用時の寸法安定性に優れています。

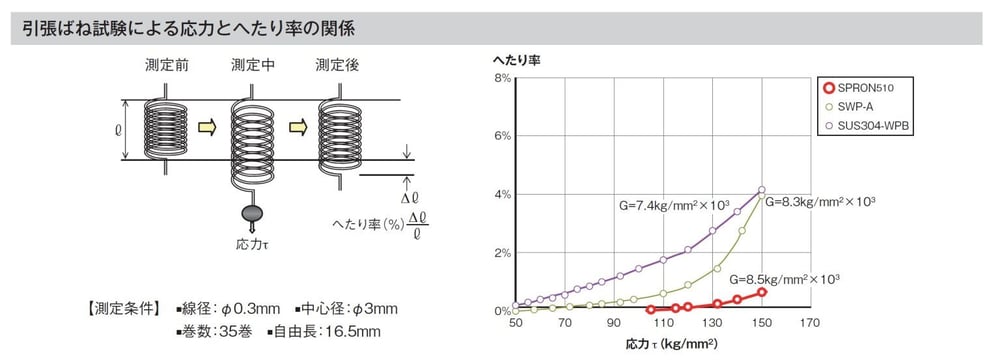

引張ばね試験による応力とへたり率の関係

『SPRON510』は、SWP-A（約8.3×10³ kgf/mm²）やSUS304-WPB（約7.4×10³ kgf/mm²）を上回る約8.5×10³ kgf/mm²の高い横弾性係数を有しています。さらに、150kgf/mm²級の高応力条件下においてもへたり率は1%未満に留まり、SWP-AやSUS304-WPBと比較して優れた形状維持性を示しました。高い剛性と優れた耐へたり性を兼ね備えることで、長期にわたり安定したばね荷重と寸法安定性を実現します。

FEATURES

引張試験画像

SUS631-Hを上回る引張強さを示します。

ひずみ時効型合金であるため、その加工率と熱処理を調整することで強度を向上させます。

バネ試験画像

静的負荷や動的負荷によるへたり（弾性の低下）が小さく、微小バネでも大きなバネ加重が得られます。

100万回繰り返し試験後のへたり率はピアノ線の約6分の1です。

耐蝕試験画像
48%HBr（臭化水素酸）、36%HCl（塩酸）による耐食性の試験では、SUS316Lに勝る耐食性を有します。
非磁性画像

透磁率が大変低く、冷間加工率を高めても急激な変動は起りません。

磁性を嫌う測定・分析器などの部品に適しています。

『SPRON510』は、高強度・優れた復元性・高い耐食性・非磁性といった4つの特長を兼ね備え、他の金属材料では得られない性能を製品にもたらします。詳細な特性や活用事例については、上部のバナーからご覧ください。

DATA

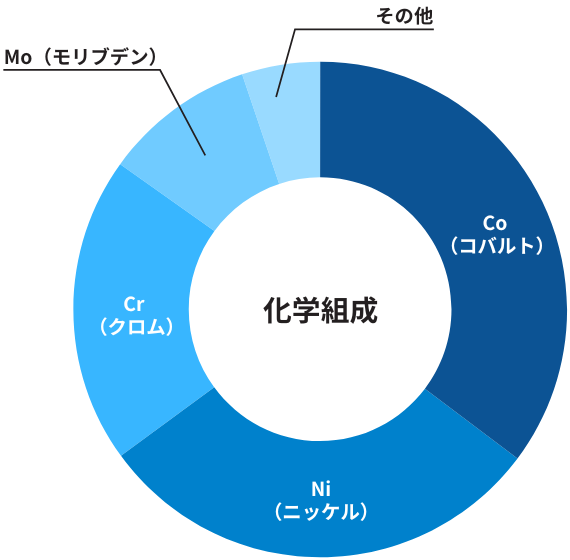

SPRON510の化学組成

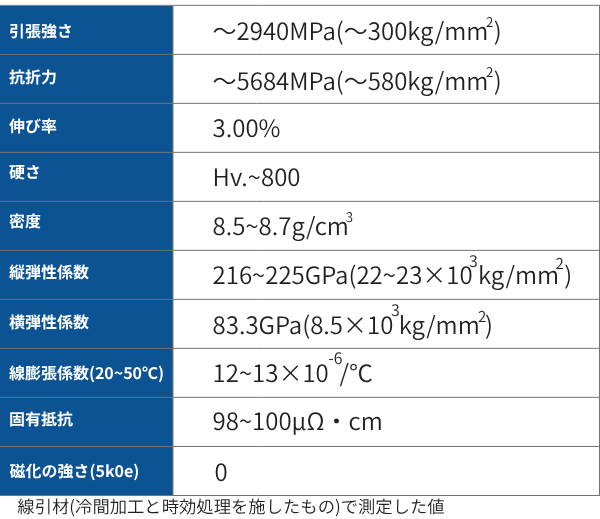

SPRON510の基本特性

『SPRON510』は、Co（コバルト）とNi（ニッケル）を主成分とし、Cr（クロム）およびMo（モリブデン）を含有する弊社独自のCo-Ni系合金です。最大2940MPaの引張強さ、最大5684MPaの抗折力、最大Hv.800の硬さを有するとともに、216～225GPaの高い縦弾性係数と非磁性を兼ね備えています。

ADOPTIONS

  • 歯科医療機器
    歯科医療機器

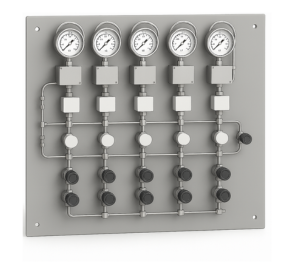

  • 産業機械

    産業機械

  • MFC

    MFC

『SPRON510』は、医療機器、精密機械、半導体製造装置、流体制御機器など、高い信頼性が求められる用途で採用されています。特に、腐食性が強い環境下で耐久性と安定性が求められる部品に適しており、製品の長寿命化や品質向上に貢献します。

STEP FLOW

STEP_FLOW

「要求性能を満たす材料をさがしている」「既存材料では寿命や耐食性に課題がある」といったお悩みに対し、『SPRON510』はお客様の図面や要求仕様に基づくカスタムメイド部品として対応します。図面確認から試作、評価、量産立ち上げまでお客様とともに開発を進め、Co-Ni系合金の特長を生かした最適な部品使用をご提案します。カタログ品では実現が難しい要求にも対応し、お客様の設計意図や求める性能の実現を支援します。

CONTACT

お問合せはこちら

『SPRON510』に関する技術相談や材料選定のご相談を承っています。「部品の寿命を向上したい」「耐食性を改善したい」「既存材からの置換を検討したい」など、設計段階からお気軽にお問い合わせください。

カタログダウンロード

「どのような特徴を持つ材料なのか知りたい」「どのような用途で採用されているのか確認したい」という方に向けて、『SPRON510』の材料特性や用途事例をまとめたカタログをご用意しています。自社製品への適用可能性や、既存材料との比較検討、材料選定の初期検討にぜひお役立てください。
