QUARTZ

水晶振動子

◆水晶振動子とは?

水晶振動子は高精度な周波数を生成することが出来る受動部品です。

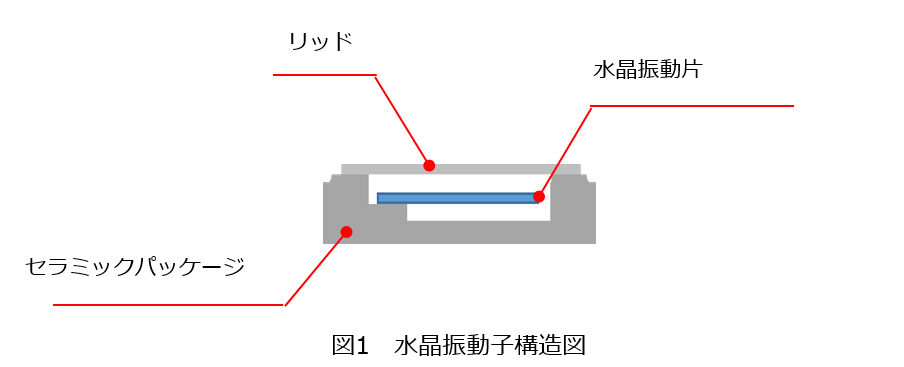

水晶振動子の内部構造図を図1に記載します。

194721b096bd63965a94e945bc327538

◆水晶振動子の使い方

水晶振動子を正しい周波数で安定して発振をさせるためには、使用に適した発振回路が必要となります。

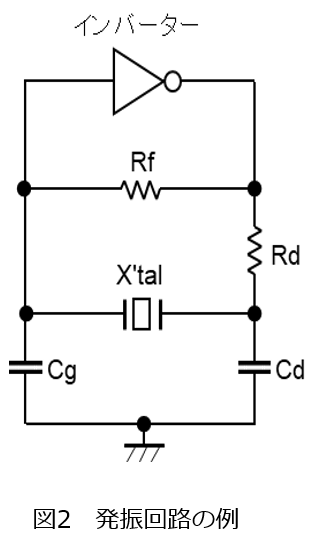

(図2に発振回路の例を記載します。)
発振回路は以下の役割を担っています。
・インバーターに帰還抵抗Rfを接続した増幅器の増幅能力を、振動子を含めた損失よりも大きくすることで
発振を安定させること。
・発振回路の負荷容量と、振動子の負荷容量(CL)を合わせることで所望の周波数で発振させること。

弊社ではお客様の発振回路と水晶振動子のマッチングを調査し、最適なマッチングとなる回路定数の変更も
提案しております。


42cdddf1a27ad3e6286b77c0e362df92
