特長

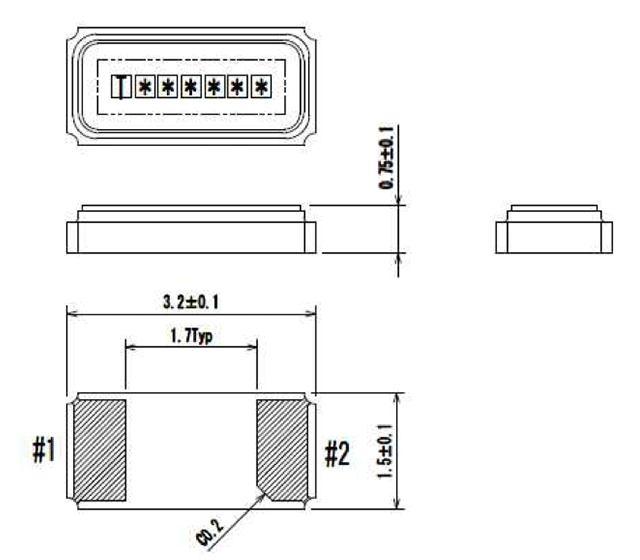

SCX シリーズ(SC-20S) SMD水晶振動子

  • 厚さ0.85mm max.の薄型タイプ
  • 高密度実装に適したSMDタイプ
  • 優れた耐衝撃性、耐熱性
  • Pbフリー
  • EU RoHS指令適合品
  • 信頼性の高いフォトリソグラフィー加工の水晶振動子を内蔵

ページトップに戻る

仕様

項目 記号 仕様
公称周波数 f_nom 32.768kHz
周波数許容偏差 f_tol ±5 x 10-6、±10 x 10-6、±20 x 10-6

※他の偏差についてはお問い合わせください

頂点温度 Ti +25±5ºC
二次温度係数 B (−0.030±10%) x 10-6/ºC2
負荷容量 CL 6.0pF、7.0pF、9.0pF、12.5pF

※他のCLについてはお問い合わせください

直列抵抗 R1 70kΩ Max.
絶対最大励振レベル DLmax. 1.0μW Max.
推奨励振レベル DL 0.1μW typ.
並列容量 0 1.0pF typ.
周波数経時変化 f_age ±3 x 10-6/年
動作温度範囲 T_use -40 〜 +85ºC
保存温度範囲 T_stg -55 〜 +125ºC
