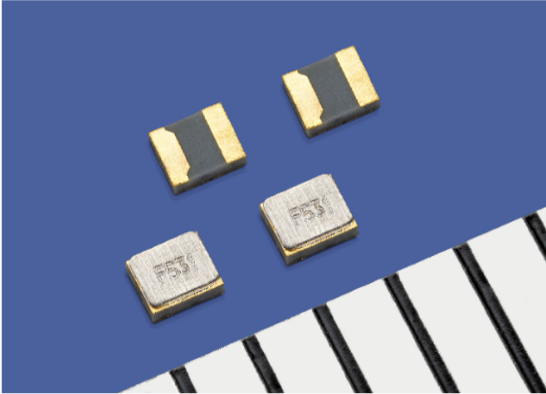

QUARTZ

水晶振動子

項目	記号	仕様
公称周波数	f_nom	32.768kHz
周波数許容偏差	f_tol	±20 x 10^-6 ※他の偏差についてはお問い合わせください
頂点温度	Ti	+25±5ºC
二次温度係数	B	(−0.036±10%) x 10^-6/ºC²
負荷容量	C_L	4.0pF、6.0pF、7.0pF、9.0pF、12.5pF ※他のCLについてはお問い合わせください
直列抵抗	R1	90kΩ max.
絶対最大励振レベル	DLmax.	0.3μW max.
推奨励振レベル	DL	0.1μW typ.
並列容量	C ₀	1.1pF typ.
周波数経時変化	f_age	±5 x 10^-6/年
動作温度範囲	T_use	-40 〜 +85ºC
保存温度範囲	T_stg	-55 〜 +125ºC
