低消費電力用(VT-200-FL) Low-Powerマイコン用Low-CL発振子
特長
▶︎ 一般用の水晶振動子(負荷容量12.5pF)品に比べ、待機時の消費電力を1/10に削減
▶︎ フォトリソグラフィー加工
▶︎ 優れた低ドライブ特性
▶︎ Pbフリー
▶︎ EU RoHS指令適合品
▶︎ フォトリソグラフィー加工
▶︎ 優れた低ドライブ特性
▶︎ Pbフリー
▶︎ EU RoHS指令適合品
仕様
項目 | 記号 | 仕様 |
---|---|---|
公称周波数 | f_nom | 32.768kHz |
周波数許容偏差 | f_tol | ±5 x 10-6、±10 x 10-6、±20 x 10-6
※他の偏差についてはお問い合わせください |
頂点温度 | Ti | +25±5ºC |
二次温度係数 | B | (−0.035±10%) x 10-6/ºC2 |
負荷容量 | CL | 3.7pF、4.4pF、6.0pF
※他のCLについてはお問い合わせください |
直列抵抗 | R1 | 50kΩ max. |
絶対最大励振レベル | DLmax. | 1.0μW max. |
推奨励振レベル | DL | 0.01μW |
並列容量 | C 0 | 0.9pF typ. |
周波数経時変化 | f_age | ±3 x 10-6 |
動作温度範囲 | T_use | −40ºC to +85ºC |
保存温度範囲 | T_stg | −40ºC to +85ºC |
主な用途
- 待機電力の低減を狙った家電製品
- 超長寿命化が求められる電池駆動の機器

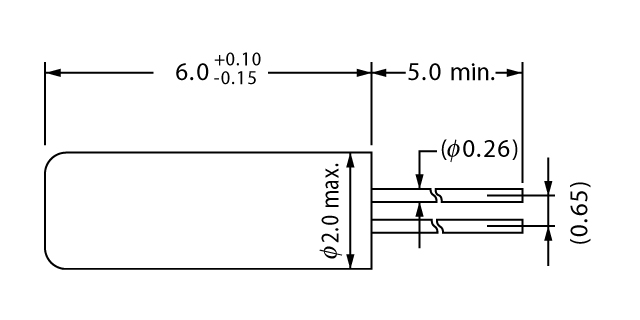

外形寸法図
画像をクリックすると拡大表示します。
詳細につきましては、弊社までご相談下さい。
