QUARTZ

水晶振動子

Giga Device semiconductor GD32F303シリーズ マッチングデータ

◆ Giga Device semiconductor社製 GD32F303シリーズをご検討のお客様へ。

対応する32kHz水晶振動子のSIIラインナップと最適な回路定数をご案内いたします。

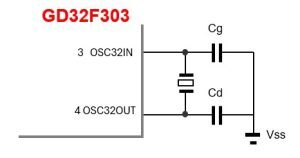

・回路図

c036647378282772894173d708de67de-300x158

・製品と推奨回路定数

IC形式 Power System 32kHz水晶振動子 外付け素子 32kHz仕様
サイズ (mm) 製品名 CL (pF) Cg (pF) Cd (pF)
GD32F303 Idle 7.0 x 1.5x1.4 SSP-T7-F 12.5 18 18 仕様はこちら
Sleep 12.5 18 18
Deep-sleep 12.5 18 18
Standby 12.5 18 18
Idle 3.2×1.5×0.85 SC-32S 12.5 18 18 仕様はこちら
Sleep 12.5 18 18
Deep-sleep 12.5 18 18
Standby 12.5 18 18
Idle 2.0×1.2×0.60 SC-20S 12.5 20 20 仕様はこちら
Sleep 12.5 20 20
Deep-sleep 12.5 20 20
Standby 12.5 20 20
Idle 1.6×1.0x0.50 SC-16S 12.5 20 22 仕様はこちら
Sleep 12.5 20 22
Deep-sleep 12.5 20 22
Standby 12.5 20 22

詳細データーはこちらをご参照ください。
詳細データー

その他の製品、CLはお問い合わせください。
お問い合わせ

◆回路基板設計上の留意点

水晶振動子、コンデンサ、抵抗はできるだけChipの近くに配置して配線を短くして下さい。

他の信号線との干渉を防止するために、水晶振動子搭載部(下面)に他の信号線を設けないで下さい。

発振回路の設計ついては下記リンクに記載しております。
発振回路の設計についてはこちら



お客様の実際の基板で確認することをお勧めしますので、回路マッチングサービスをご利用ください。詳しくは営業担当者または、下記リンクからお問い合わせください。
お問い合わせ



◆注意事項

上記の評価結果は特定サンプル及び「ICメーカー評価ボード」において評価した参考値であり、お客様の基板設計で変わる場合がございます。

実際の回路基板では浮遊容量等の違いによって外付け素子容量値、特性は変化しますのでご注意願います。
