QUARTZ

水晶振動子

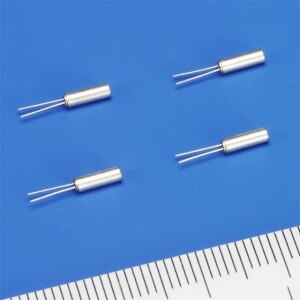

VTシリーズ(VT-200-F) 低周波数水晶振動子

特長

▶︎ 小型のシリンダー形状
▶︎ フォトリソグラフィー加工
▶︎ 優れた耐衝撃性、耐環境性
▶︎ Pbフリー
▶︎ EU RoHS指令適合品

仕様

項目 記号 仕様
公称周波数 f_nom 32.768kHz
周波数許容偏差 f_tol ±5 x 10-6 、±10 x 10-6、±20 x 10-6



※他の偏差についてはお問い合わせください

頂点温度 Ti +25±5ºC
二次温度係数 B (−0.035±10%) x 10-6/ºC2
負荷容量 CL 7.0pF~12.5pF



※他のCLについてはお問い合わせください

直列抵抗 R1 50kΩ max.
絶対最大励振レベル DLmax. 1.0μW max.
推奨励振レベル DL 0.1μW
並列容量 0 0.9pF typ.
周波数経時変化 f_age ±3 x 10-6
動作温度範囲 T_use −40ºC to +85ºC
保存温度範囲 T_stg −40ºC to +85ºC

主な用途

  • 時刻表示およびタイマー用クロック
  • リモコン
  • 電力/水道メーター
  • 各種マイコンサブクロック 等

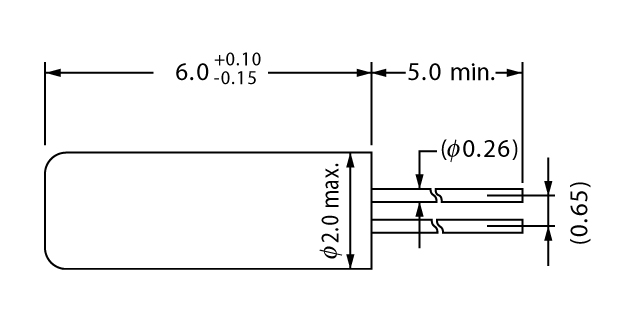

外形寸法図

file_PRODUCT_MASTER_1300_GRAPHIC02

画像をクリックすると拡大表示します。

詳細につきましては、弊社までご相談下さい。
