自動車部品加工用 チャックタイプ SIG-22SⅡ / SIG-23SⅡ
2つの主軸を搭載し2箇所同時加工が可能な高精度・高能率内面研削盤
特長
- 2チャック+2スピンドルにより2箇所を1チャック同時研削
加工仕様
ダイヤフラムチャック主軸
| 加工物外径 | Maxφ25mm |
|---|---|
| 加工物内径 | Maxφ15mm |
| 加工物幅 | Max80mm |
| シート深さ | Max60mm |
| シート角度 | 30°～95° |

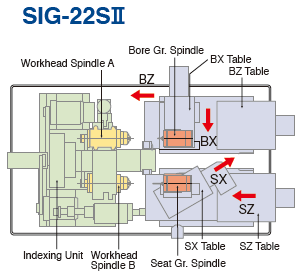

テーブルレイアウト
対象ワーク例
ガソリン・ディーゼル噴射ノズル、ポンプ
 |
 |
 |
 |
