ベアリング加工用 センタレスタイプ 内面研削盤/円筒研削盤 SIG03α/SG03α-IR
外径φ100まで対応した高精度・高能率内面研削盤
特長
- 多彩な主軸形式が搭載可能
- テーブル案内面に高剛性型静圧案内を採用
- 加工物外径 φ100mmまで対応可能(2シュー1マグネット主軸仕様の場合)
- 機械本体の大幅な小型化に成功 本体寸法1,430mm(W)×1,435mm(D)×1,900mm(H)機械据付面積が小さく、工場スペースの有効活用が図れます
加工範囲
| 2ロール1シュー主軸 | 2シュー1マグネット主軸 | ||
|---|---|---|---|
| LA/LB | MGA/MGB | IR | |
| 加工物外径 | φ16～60mm | φ30～62mm | φ25～90mm |
| 加工物内径 | φ12～50mm | φ5～56mm | φ20～86 |
| 加工物幅 | Max50mm | Max30mm | 5～30mm |
機械内部
| SIG03α-MAG主軸 (2シュー1マグネット) |
SIG03α-MGB主軸 (2シュー1マグネット) |
|---|---|
 |
 |
加工例
| 対象機種 | MGA | MGB | |
|---|---|---|---|
| 主軸タイプ | 2シュー 1マグネット |
2シュー 1マグネット |
|
| 加工方法 | プランジCUT | レシプロCUT | |
| 加工 ワーク |
加工物寸法 |  |
 |
| 材 質 | SUJ2 | ||
| 硬 度 | HRC60～64 | ||
| 取 代 | φ0.28±0.08mm | φ0.21±0.07mm | |
| 加工 精度 |
寸法 バラツキ |
R=5µm(定寸なし) | R=2.5µm(定寸あり) |
| 真円度 (外径真円度+) |
-0.05～+0.38µm | 0.25～+0.43µm | |
| 表面粗さ | Ra 0.270 ～ 0.329µm | Ra 0.211 ～ 0.256µm | |
| 円筒度 | - | Max 2.0µm | |
| 同軸度 | 0.31～0.76µm | 0.26～0.69µm | |
| 真直度 | - | Wt 0.174～0.417µm | |
| R形状 | Wt 0.245 ～ 0.597µm | - | |
| サイクルタイム | 12.5sec | 10.2sec | |
※ 上記は加工例の一部です。ベアリング以外の加工物についても御相談下さい。

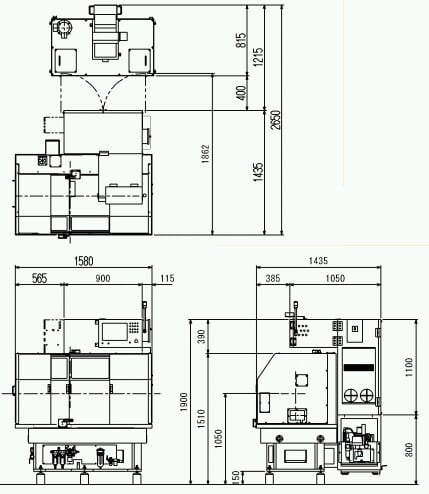

外観寸法図
