チャックタイプ SIG-2SII / SIG-3SII

複数の砥石軸スピンドルで多彩な研削が可能な高精度内面研削盤

sig-2sii

特徴

  • 1チャック+2スピンドルにより多彩な研削が可能



加工仕様

ダイヤフラムチャック主軸

加工物外径 Maxφ50mm
加工物内径 Maxφ20mm
加工物幅 Max100mm
シート深さ Max60mm
シート角度 35°～100°

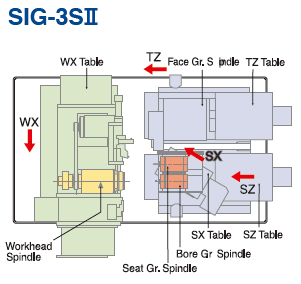

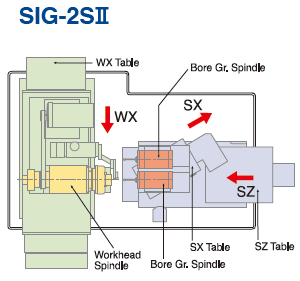

テーブルレイアウト

sig-2sii-3sii_layout1
sig-2sii-3sii_layout2

対象ワーク例

ガソリン・ディーゼル噴射ノズル、ポンプ

sig-2sii-3sii_work1
sig-2sii-3sii_work2
sig-2sii-3sii_work3
sig-2sii-3sii_work4
