デジタイザ

digitizer

CAEN社のデジタイザは、メモリとFPGAを搭載しているリアルタイムデータ処理可能な高速マルチチャンネルのフラッシュADCです。デジタイザの動作原理は、デジタルオシロスコープと同じです。トリガが発生したときに、サンプルの一定数は1つのメモリバッファ（アクイジション・ウィンドウ）に保存されます。しかしデジタルオシロスコープとの大きな違いは下記です。



・トリガ間のデッドタイムがありません（マルチイベントメモリ）
・複数ボードによる同期可能（拡張できます）
・高帯域幅データ読み出し
・オンラインデータ処理

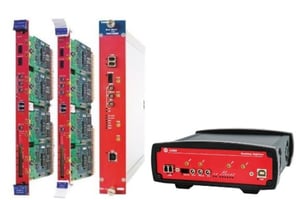

モジュールの形状はデスクトップ、VME、NIMから選択できます。
１）モジュール
詳細は こちら をご覧下さい。
２）DPP Firmware/Software Tools (Digitizer)
詳細は こちら をご覧下さい。

720_digitizers_f1-250x139-1

720シリーズ　【8/4/2チャンネル 12ビット 250 MS/s デジタイザ】

特長 分解能: 12ビット サンプリングレート: 250 MS/s ダイナミックレンジ：2 Vpp（プログラムにてDCオフセット調整可） 複数台同期可 仕様 チャンネル数： VME64/VME64X ：8 チャンネル N […]

メーカー名 : CAEN

724_digitizers_f1-250x139-1

724シリーズ　【8/4/2チャンネル 14ビット 100 MS/s デジタイザ】

特長 分解能: 14ビット サンプリングレート: 100 MS/s ダイナミックレンジ：0.5 または 2.25 または 10 Vpp（プログラムにてDCオフセット調整可） 複数台同期可 仕様 チャンネル数： VME64 […]

メーカー名 : CAEN

725_digitizer_family_M3-250x250-1

725Sシリーズ　【16/8チャンネル 14ビット 250 MS/s デジタイザ】

特長 分解能: 14ビット サンプリングレート: 250 MS/s ダイナミックレンジ：0.5 または 2 Vpp（プログラムにてDCオフセット調整可） 複数台同期可 仕様 チャンネル数： VME64/VME64X ：1 […]

メーカー名 : CAEN

720_digitizers_f1-250x139-1-1

730Sシリーズ　【16/8チャンネル 14ビット 500 MS/s デジタイザ】

特長 分解能: 14ビット サンプリングレート: 500 MS/s ダイナミックレンジ：0.5 または 2 Vpp（プログラムにてDCオフセット調整可） 複数台同期可 仕様 チャンネル数： VME64/VME64X ：1 […]

メーカー名 : CAEN

724_digitizers_f1-250x139-1-1

740シリーズ　【64/32チャンネル 12ビット 62.5 MS/s デジタイザ】

特長 分解能: 12ビット サンプリングレート: 62.5 MS/s ダイナミックレンジ：2 および 10 Vpp（プログラムにてDCオフセット調整可） 複数台同期可 仕様 チャンネル数： VME64/VME64X ：6 […]

メーカー名 : CAEN

720_digitizers_f1-250x139-1-3

742シリーズ　【32+2/16+1チャンネル 12ビット 5 GS/s デジタイザ】

特長 分解能: 12ビット サンプリングレート: 5 GS/s, (1024 samples per event) 　ソフトウェアにて5、2.5、1、0.75 GS/sを選択可能。 ダイナミックレンジ：1 Vpp（プログ […]

メーカー名 : CAEN

720_digitizers_f1-250x139-2

743シリーズ　【16/8 チャンネル 12ビット 3.2 GS/s デジタイザ】

特長 分解能: 12ビット サンプリングレート: 3.2 GS/s, (1024 samples per event) 　ソフトウェアにて3.2, 1.6, 0.8, 0.4 GS/s を選択可能。 ダイナミックレンジ： […]

メーカー名 : CAEN

720_digitizers_f1-250x139-2-2

751シリーズ【8-4/4-2 チャンネル 10ビット 1/2 GS/s デジタイザ】

特長 分解能: 10ビット サンプリングレート: 1-2 GS/s, ダイナミックレンジ：0.2 または 1 Vpp（プログラムにてDCオフセット調整可） 複数台同期可 仕様 チャンネル数： VME64/VME64X ： […]

メーカー名 : CAEN

761S_digitizers-2-250x139-1

761シリーズ【2/1 チャンネル 10ビット 4 GS/s デジタイザ】

特長 分解能: 10ビット サンプリングレート: 4 GS/s ダイナミックレンジ：1 Vpp（プログラムにてDCオフセット調整可） 複数台同期可 仕様 チャンネル数： VME64/VME64X ：2 チャンネル NIM […]

メーカー名 : CAEN
