モドバス制御する

Modbus/RTUノード SW-4280-1000

SW-4280
PDFダウンロード

Modbusプロトコルを有する各種機器と接続。無線ネットワーク経由での空調機等の無線制御や、RS-485の無線化が可能になります。

ホストとの接続方法は2通りあります。

  • Ethernetベースから制御する場合
    (ホストからはModbus/TCPで送受信)
  • Modbusマスタから制御する場合
     (ホストからはModbus/RTUで送受信)

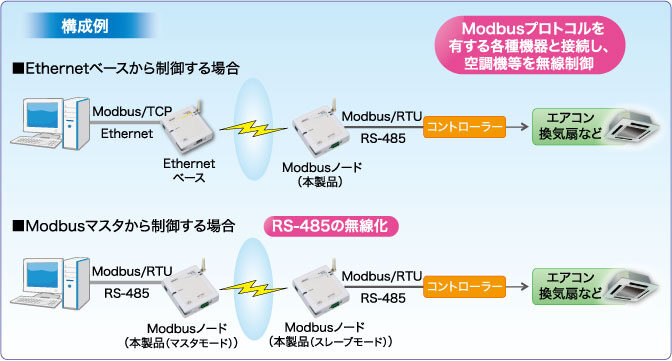

構成例
  Modbus/RTUノード
型番 SW-4280-1000
機能 Modbus機器制御
通信方式 Modbus機器との通信・有線(RS-485)
RS-485通信仕様 転送レート 4800 / 9600 / 19200 / 38400
シリアルフレーム スタートビット:1、ビット長:8、
パリティ:偶数/奇数/無、
ストップビット:1/2
転送モード バイナリーモード
プロトコル Modbus/RTU
対応Modbusコマンド (アドレス+ファンクション+データ)の合計が
10バイト以内のコマンドに対応
最大接続回路(アドレス)数 8回路(アドレス)
通信周波数 特定小電力無線 ARIB STD-T108(920MHz帯)
通信速度 100kbps
通信距離 見通し100m以上(屋外環境下) ※使用条件により異なります
電源 DC5V またはACアダプタ(オプション)
質量 約110g
外形寸法 83(W)×94(D)×26(H) mm
温度条件/湿度条件 -10~+60℃/20~90% RH(結露しないこと)

※防滴効果はありません。
