電力電力を測定する

電力モニターノード　SW-4260-1120

SW-4260
PDFダウンロード
電力の見える化を簡単・低コストに

無線ならではの簡単設置と長寿命でご好評をいただいている 「ミスター省エネ」シリーズの電力モニターノードに、進化したニューモデルが登場！
簡単・低コストに、電力量を計測したいお客様にお応えいたします。

  • オムロン社製 電力量計「KM-N1」との接続に対応

    • RS-485で接続されたオムロン社製電力量計からの情報を、無線でホストへ送信します。

  • 接続可能回路数が最大8回路（8ch）に増加
  • 積算電力量の定期送信＆コマンド／レスポンス機能
  • 他センサー（温度、湿度、CO2、照度等）との連携

    • ミスター省エネシリーズのセンサーと併用いただくことで、センサーデータとの相関関係もご覧いただけます。

    【電力計対応機種】
    オムロン社製 KM-N1-FLK

    ※KM20-B40、KM50-C・Eシリーズに対応した SW-4260-1110 もございます

  • インバーター制御機器の電力が測定可能です。
  • 電源を切れないケースでも対応可能です。
    ※力率により誤差は生じます。

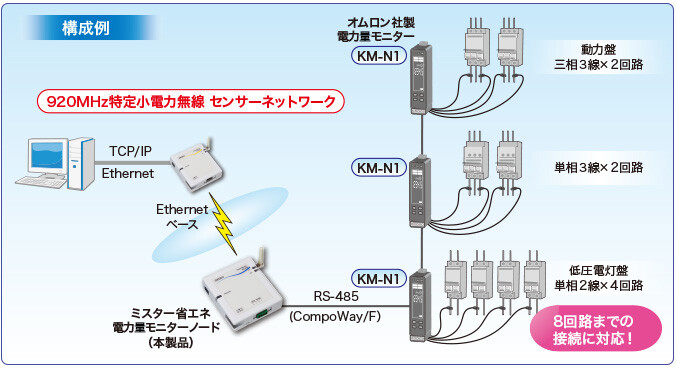

構成例
構成例　SW-4260-1120
積算電力量定期送信（1分／5分／10分）
積算電力量定期送信　SW-4260-1120

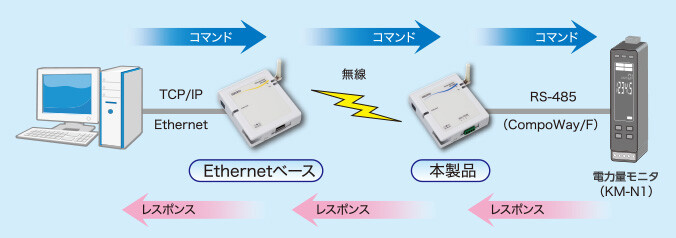

コマンドレスポンス（電圧、電流、有効電力、力率、周波数、積算電力量、無効電力データの送信に対応）
コマンドレスポンス　SW-4260-1120
製品仕様
　 電力モニターノード
型番 SW-4260-1120
機能 データ送信端末
通信方式 電力計との通信・有線(RS-485)
対応計測機器 オムロン社製　KM-N1-FLK
接続可能回路数 8
送信データ 定期送信 積算電力量（kWh）
コマンド送信 電流、電圧、有効電力、力率、周波数、積算電力量、無効電力
測定周期 定期送信 1分/5分/10分
コマンド送信 送信なし　もしくはホストからのコマンド要求時
通信周波数 特定小電力無線　ARIB STD-T108(920MHz帯)
通信速度 100kbps
通信距離 見通し100m以上（屋外環境下）
※使用条件により異なります
電源 DC5V　またはACアダプタ（オプション）
質量 約120g
外形寸法 83（W）×94（D）×26（H） mm
温度条件/湿度条件  -10～+60℃/20～90% RH（結露しないこと）

※防滴効果はありません。
